ズームと表示モードの切り替え

以下の例はクロマトグラムで示していますが、UV スペクトルの場合も同様です。同じ検出器で測定された２つのシングルランを表示しています。グラフは初めは分割で表示されます（分割表示モード）。グラフをズームして表示モードを重ね描きに切り替えた場合、可能な限りズームは維持されます。

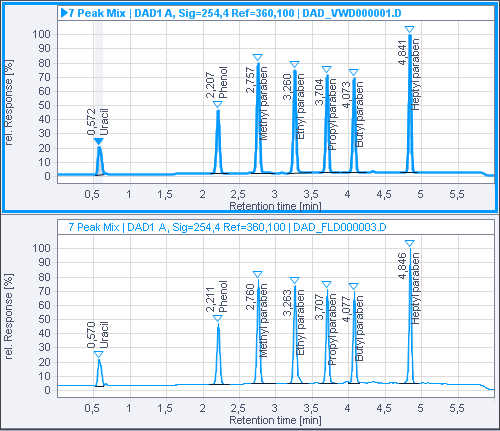

グラフは初めはズームのない分割ペインで表示されます。

1 本のピークのズームイン

グラフが分割で表示され、軸がリンクされてない場合、下のグラフの表示は変えずに、上のグラフのピークをズームインすることができます。

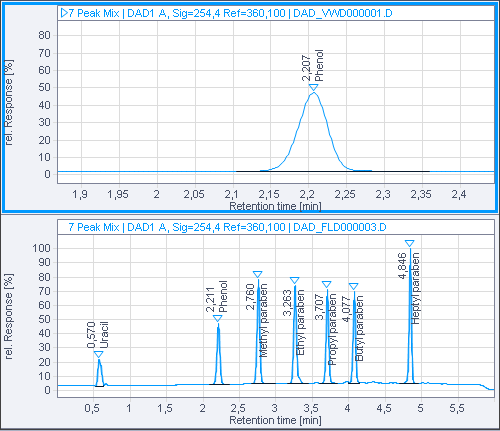

図 1 つのピークをズームした後のクロマトグラム

表示モードを重ね描きに切り替えると、ズームされたエリアが維持され、重ね描きのグラフには 1 本のピークのみが表示されます。

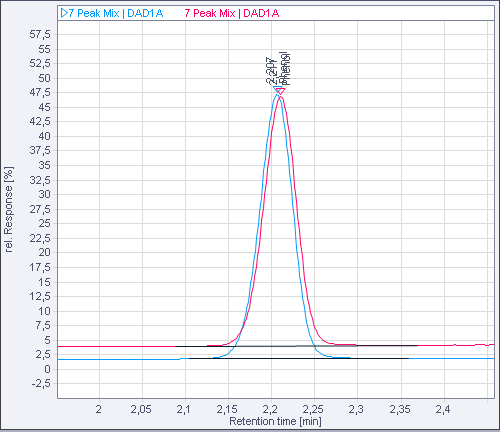

図 重ね描き表示モードに切り替えた後のクロマトグラム：1 本のピークにズームイン

異なるピークのズームイン

最初は、2 つのグラフでそれぞれ異なるピークにズームインできます。

たとえば、上のクロマトグラムで 2 番目のピーク約 2.2 min にズームし、5 番目のピーク約 3.7 min にズームします。

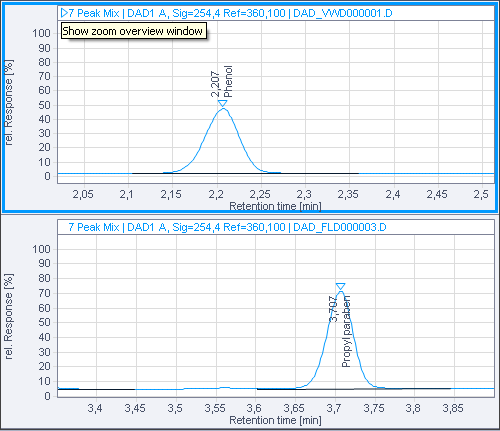

図 異なるピークをズーム後のクロマトグラム

表示モードを重ね描きに切り替えると、アプリケーションは両方のズーム範囲を含む最小の共通ズーム範囲を検索します。この例では、2 番目と 5 番目のピークの間のエリアになります。

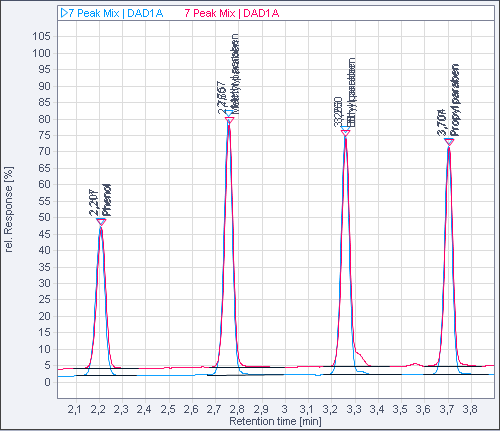

図 重ね描き表示モードに切り替えた後のクロマトグラム：最小の共通ズーム範囲

表示モードを分割に戻すと、以前に適用されたズーム範囲が維持されます。

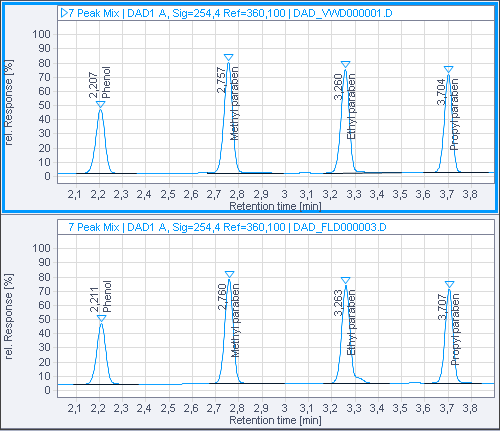

図 分割表示モードに戻した後のクロマトグラム：同じズーム範囲
