シグナルの比較

積分の最適化では、さまざまな注入データ間の積分およびベースラインの設定を容易に比較できます。これは、積分パラメータの堅牢性を確認するのに役立ちます。

1. 積分の最適化のステップ 1、クロマトグラムの指定で、該当するシグナルを選択します（例：DAD1A）。複数のシグナルは常に分割表示モードで表示され、一度に 1 つのパネルのみ表示されます。シグナルをスクロールするには、スクロールバーまたは PAGE UP または PAGE DOWN キーを使用します。表示シグナルが自動的に選択したシグナルになります。

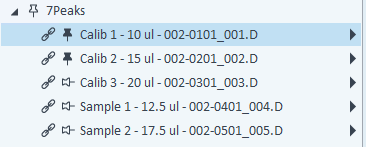

2. 複数の注入データを比較するには、該当する注入データをピン留めします。



3. 積分の最適化のステップ 2 で、表示モードの重ね描きを選択します。

   まだピークを選択していない場合、表示された時間範囲内で最も高いピークのあるシグナルが自動的に選択されます。

   選択された注入データの色が、クロマトグラムに小さな三角形として表示されます。



4. ピークを選択します。

   重ね描きモードの強調表示されたピークは、ピン留めされたシグナルのピークのベースラインがどの程度一致しているかを示します。

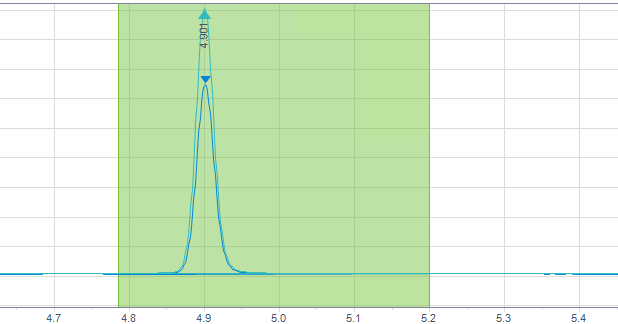

   • ピークは両方のシグナルで積分されています。良好な一致、つまり両方のピークの開始時間と終了時間の差がそれぞれ 0.005 min 未満です。この良好な一致は緑色で示されます。

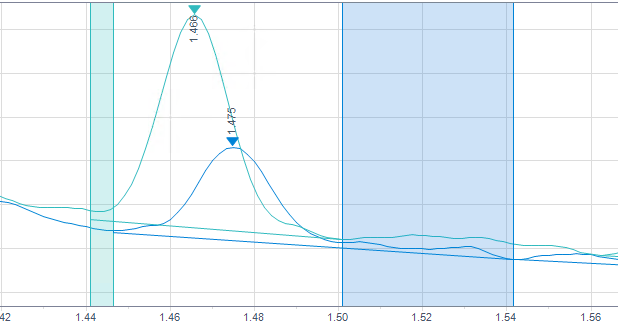

   • ピークは両方のシグナルで積分されていますが、ピークの開始時間と終了時間が互いに 0.005 min 以上離れています。色は、ピークが最初に開始されるシグナル、または最後に終了するシグナルにそれぞれ対応しています。色付きのボックスの幅は、両方のシグナルで開始時間と終了時間がどの程度異なるかを示しています。

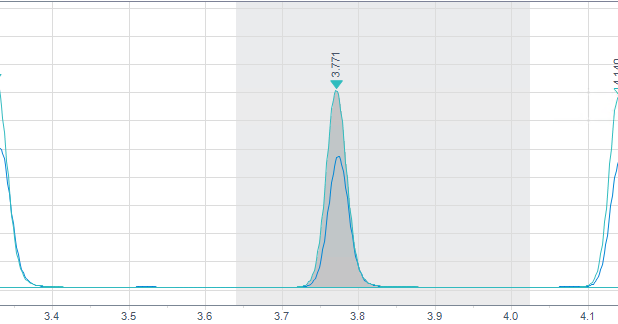

   • ピークは、比較シグナルで積分されていません。
