等高線表示のズームおよびスケール

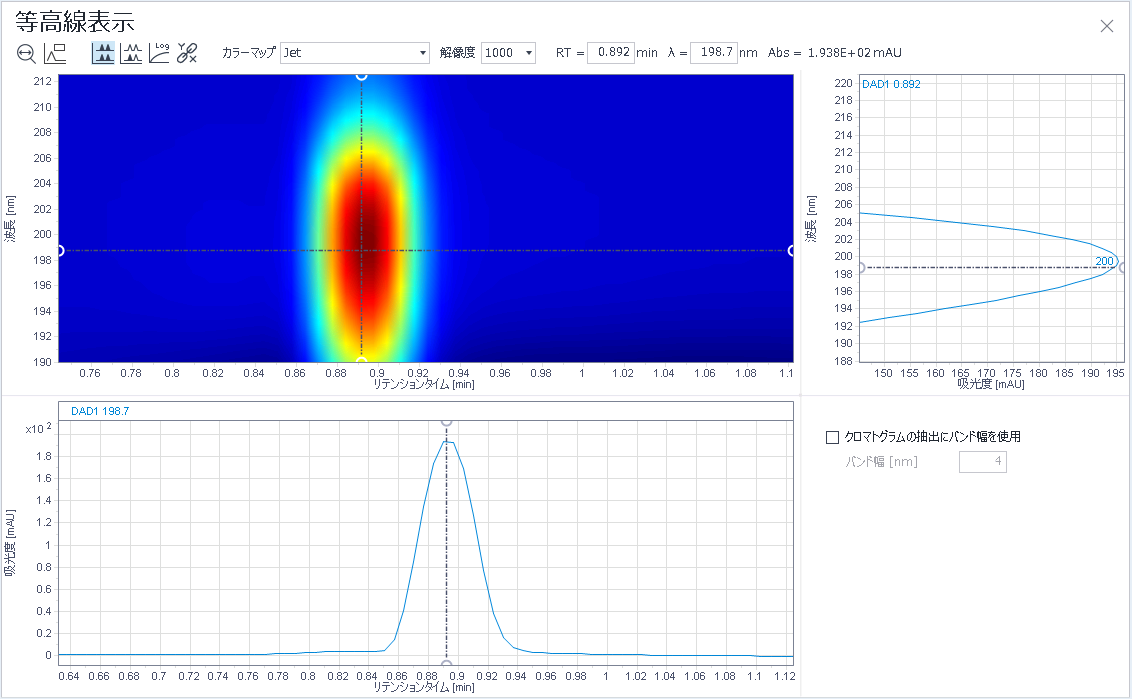

デフォルトでは、3 つのグラフがズーム時に同期されません。グラフを同期させるには、等高線表示ツールバーのをクリックします。有効にすると、波長とリテンションタイム両方の軸、および破線がズーム時に自動調整されます。必要に応じて、マウスをドラッグして軸を移動することができます。

等高線表示では、以下のスケールオプションが利用できます。

絶対フルスケール：Y 軸は絶対レスポンス値を使用します。

相対フルスケール：Y 軸は最大 100 の相対値を使用します。

等高線をログスケール：等高線表示のレスポンス値（色で反映）は、対数曲線スケールを使用します。このオプションは、小さいピークの視覚化に便利です。

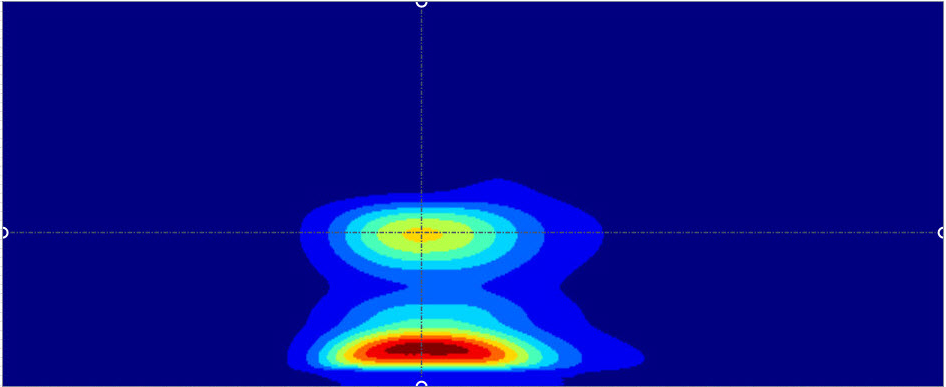

直線スケールによる等高線表示の例：

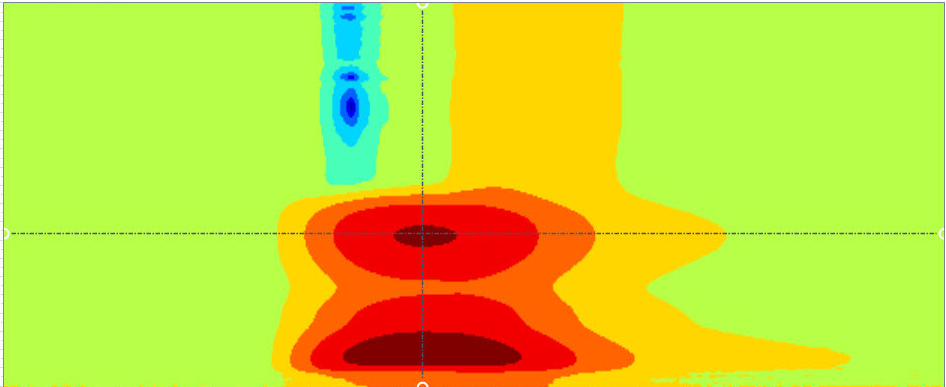

ログスケールによる等高線表示の例：
