スケールオプションと表示モード

次の例は、片方が顕著に高い溶媒ピークの 2 つのシグナルを示しています。以下の図は、表示モードの分割と重ね描きの比較を示します。ただし、すべてのシナリオには同じ原理が適用され、シグナルは最初に分割ウィンドウで表示され、その後共通ウィンドウで表示されます。

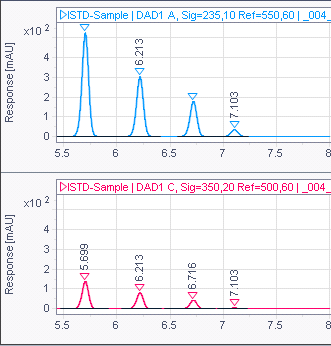

すべてのシグナルを同じスケール (グローバル)

両グラフで同じシグナルスケールが使用されます。最初の方のシグナルはスクリーン全体に表示されません。

分割	重ね描き

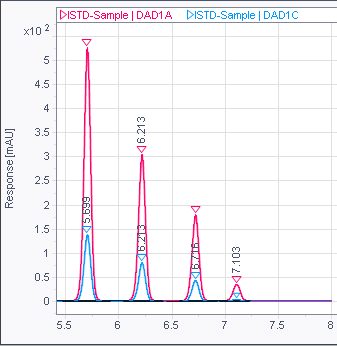

すべてのシグナルを同じスケール (各ウィンドウ)

分割で表示された各グラフは、個々に最大シグナルまで表示されます。重ね描きグラフの場合、シグナルは同じスケールを使用します。

分割	重ね描き

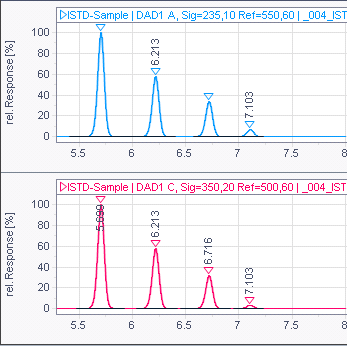

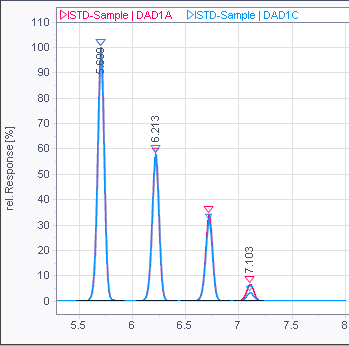

相対フルスケール

それぞれのシグナルは独自の最大シグナル（100%）を使用して表示されます。

分割	重ね描き
