ズームと X 軸のリンク

複数のグラフの 1 つでズームし、X 軸をリンクすると、同じズームがその他のグラフにも適用されます。以下の例では、スケールオプションすべてのシグナルを同じスケール（グローバル）を使用したクロマトグラムで表示しています。UV スペクトルおよび MS スペクトルにも適用されます。

1 つのピークのズームとペインの X 軸をリンク

この例では、サンプルの２つのシグナルが表示されています。2 つのグラフの X 軸は、ピークの 1 つにズームする前に関連付けられています。

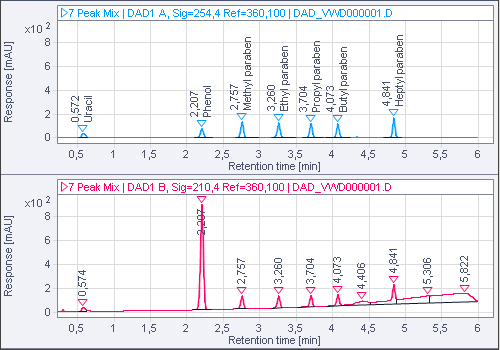

図 サンプルの 2 つのシグナル、関連付けられた X 軸、ズーム前

最初のグラフでのピークの１つでのズーム後：X 軸が関連付けられているため、2 番目のグラフの X 軸は同じズームエリアで自動的に調整されます。

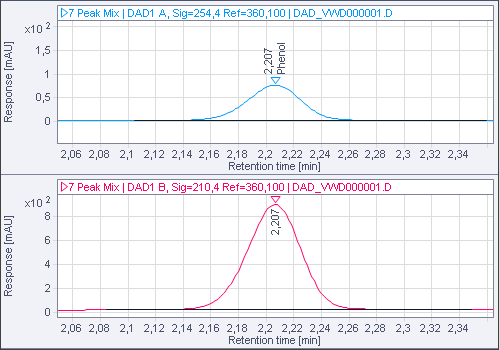

図 サンプルの 2 つのシグナル、関連付けられた X 軸、ピークの 1 つをズーム後

異なるピークのズームイン

この例では、X 軸を関連付ける前に 2 つのシグナル上で異なるピークがズームインされています。

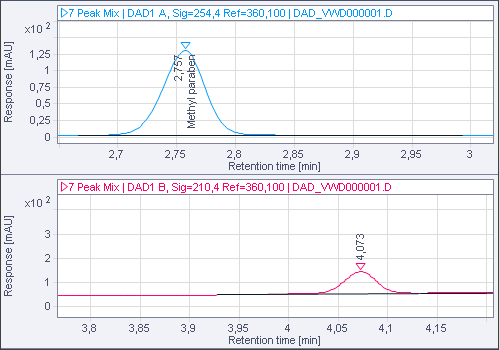

図 2 つのシグナル、X 軸の関連付けなし、異なるピークのズームイン

X 軸の関連付けの後、アプリケーションは両シグナルの最も小さい共通ズームエリアを使用します。

図 X 軸の関連付けの後の 2 つのシグナル：最も小さい共通ズームエリア
