MS スペクトルから EIC をグラフィックで抽出

準備

• 以下で説明する手順には、データ解析 > クロマトグラムのマニュアル抽出権限が必要です。権限は、コントロールパネルで設定します。

• TIC SCAN データを使用します。

• MS スペクトルが分割モードで表示されていること。

1. MS スペクトルウィンドウで、 EIC 抽出の有効/無効を切り替えを選択します。

   グラフに、m/z 値または範囲を選択するためのラインが表示されます。

   アイコン は、グラフィカルな EIC 抽出が有効になっていることを示します。

2. 単一の m/z 値に対する EIC を抽出するには、必要な値をクリックします。

   MS スペクトルのプロパティダイアログの設定によっては、 をクリックして確定する必要があります。



3. 特定の m/z 範囲内の最大質量イオンに対して EIC を抽出するには、必要な範囲を囲むようにクリックしてカーソルをドラッグします。

   確認の画面で、範囲内の最大強度 m/z を選択し、 をクリックして確定します。

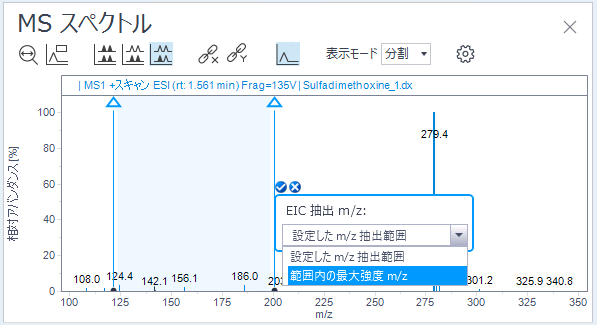

4. m/z 値の範囲で EIC を抽出するには、必要な範囲を囲むようにクリックしてカーソルをドラッグします。

   確認の画面で、設定した m/z 抽出範囲を選択し、 をクリックして確定します。

対応するクロマトグラムが抽出され、注入データツリーの抽出クロマトグラムのリストに追加されます。
