表示するオンラインシグナルの指定

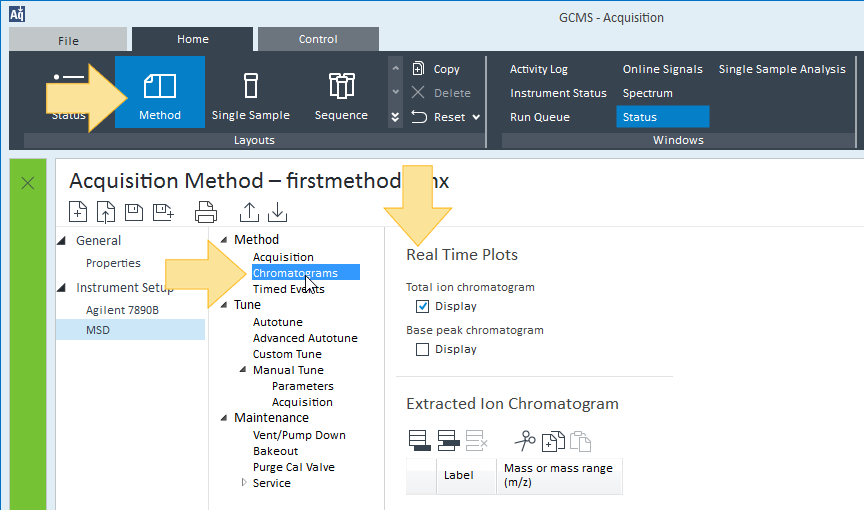

1. ［メソッド］ > ［MSD］ > ［クロマトグラム］を選択します。

2. ［リアルタイムプロット］エリアで、次の操作を実行します。

   • ［オンラインシグナル］ウィンドウにトータルイオンクロマトグラムを表示するには、［表示］をクリックします。

   • <p>［オンラインシグナル］ウィンドウにベースピーククロマトグラムを表示するには、［表示］をクリックします。



3. 1 つまたは複数の抽出イオンクロマトグラム（EIC）を表示するには、次の手順を実行します。

   • をクリックして、抽出イオンクロマトグラムテーブルに行を追加します。既存の行の上に行を挿入するには、その行を選択し、をクリックします。行を削除するには、をクリックします。このテーブルで使用できるすべてのアイコンの機能の説明については、「テーブルアイコン」を参照してください。

   • サンプルの測定中に生成される EIC を［オンラインシグナル］ウィンドウで識別するためのラベルを入力します。

   • ［質量/質量範囲］列に、単一のイオンの m/z 値を入力します。EIC の質量範囲を指定することもできます。その場合、低 m/z - 高 m/zのように入力して m/z 範囲を定義してください。

   • 上記手順を繰り返して、その他の必要な EIC をプロットします。合計 12 個までプロットできます。

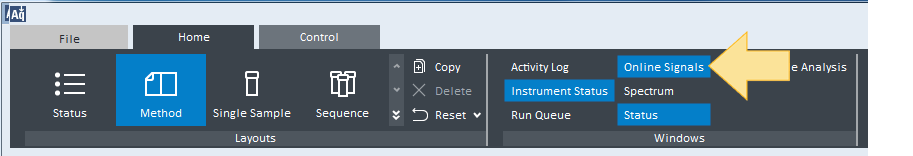

4. オンラインシグナルをクリックします。

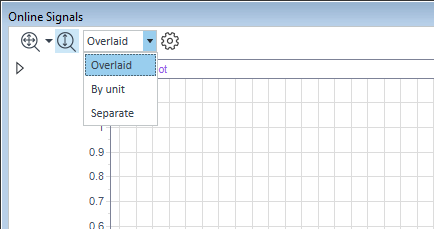

5. 分析中に、選択したクロマトグラムがオンラインシグナルボックスに表示されます。リストから選択して、確認したいシグナルを表示します。
