OpenLab での GC と GC/MS のコンフィグレーション
-
両方の機器の電源が入っており、OpenLab コントロールパネルで指定したのと同じネットワークに接続されていることを確認します。
-

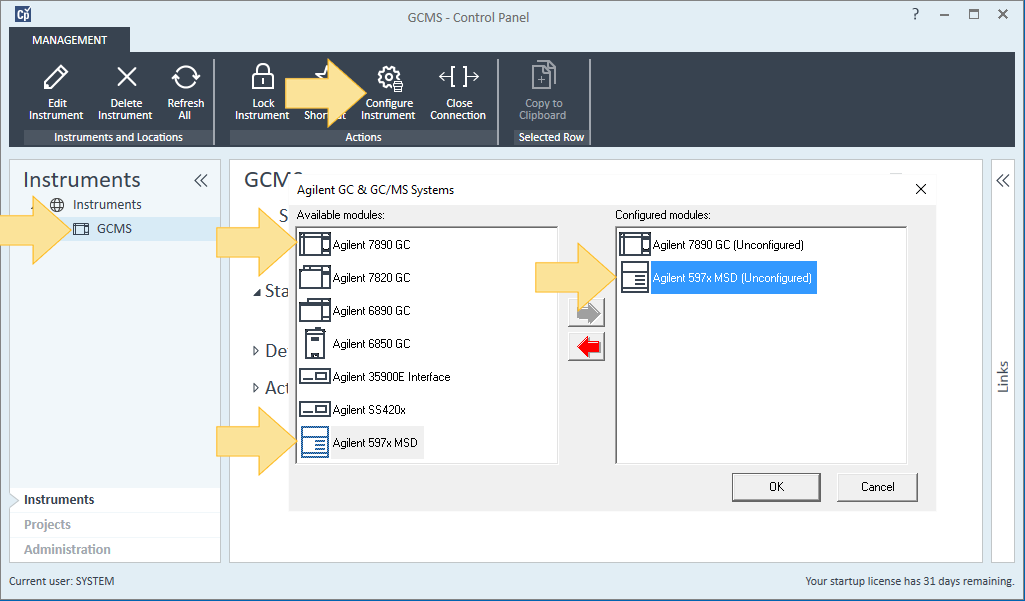

コントロールパネルで、機器を選択し（この例の場合、My GCMS）、［機器コンフィグレーション］をクリックします。
-
［選択可能なモジュール］の下から、機器に含まれているコンポーネント（例えば、［Agilent 597x MSD］と［Agilent 7890 GC］）をダブルクリックします。これにより、両方のモジュールが［使用するモジュール］に移動します。
-
［使用するモジュール］で、各モジュールをダブルクリックして、モジュールのコンフィグレーションを表示します。「MSD をコンフィグレーションするには」と「GC をコンフィグレーションするには」を参照してください。
597x MSD をコンフィグレーションするには
Agilent 597x MSD のコンフィグレーションボックスは、以下のボックスのようになります。
-

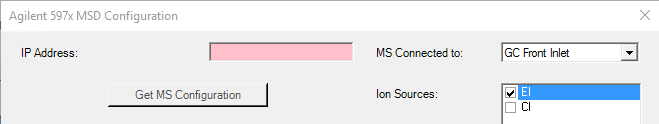

強調表示されているボックスに、機器の IP アドレスを入力します。
-

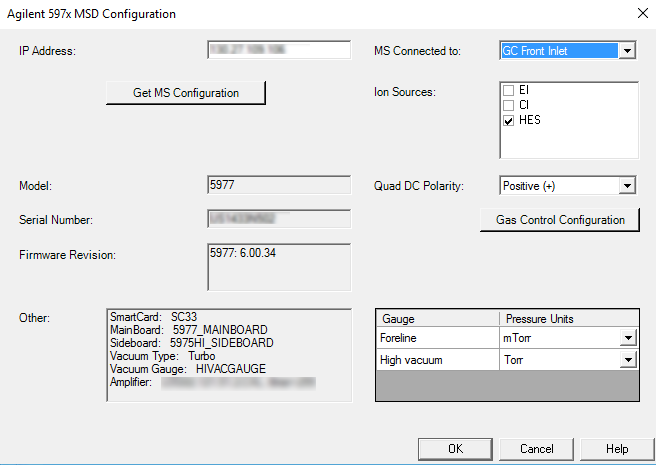

［MS コンフィグレーション入手］をクリックします。必要であれば、ファームウェアの更新の詳細について、「ファームウェアの更新」を参照してください。
-
カラムが適切な検出器にコンフィグレーションされていることを確認します。（この例では GC フロント注入口が選択されています。）GC が MS と一緒にコンフィグレーションされていない場合は、このボックスでは［その他］を必ず選択してください。
-
機器に取り付けられているイオン源を選択します。（EI、CI、または HES）
-
アナライザのサイドドアに記載された四重極の DC 極性が、このイオン源に対して正しいことを確認します。
-
機器にガスコントローラがある場合、［ガスコントロールのコンフィグレーション］をクリックして、コントローラタイプとガスコンフィグレーションを定義します。
機器にガスコントローラがない場合は、このステップを省略してください。
表示される［ガスコントロールのコンフィグレーション］ダイアログは、イオン源に基づいています。
イオン源のコンフィグレーションの詳細については、以下のいずれかを参照してください。
JetClean を使用する CI イオン源のコンフィグレーション（597x）
JetClean を使用する HES または EI イオン源のコンフィグレーション（597x）
JetClean を使用しない HES または EI イオン源のコンフィグレーション（597x） -
ガスコントロールのコンフィグレーションを完了すると、再度この画面に戻ります。［OK］をクリックして、コンフィグレーションを完了します。
GC をコンフィグレーションするには
- この機器の IP アドレスを入力し、必要に応じて GC 名とメモを入力します。
- ［GC コンフィグレーション入手］をクリックします。
- [OK] をクリックします。

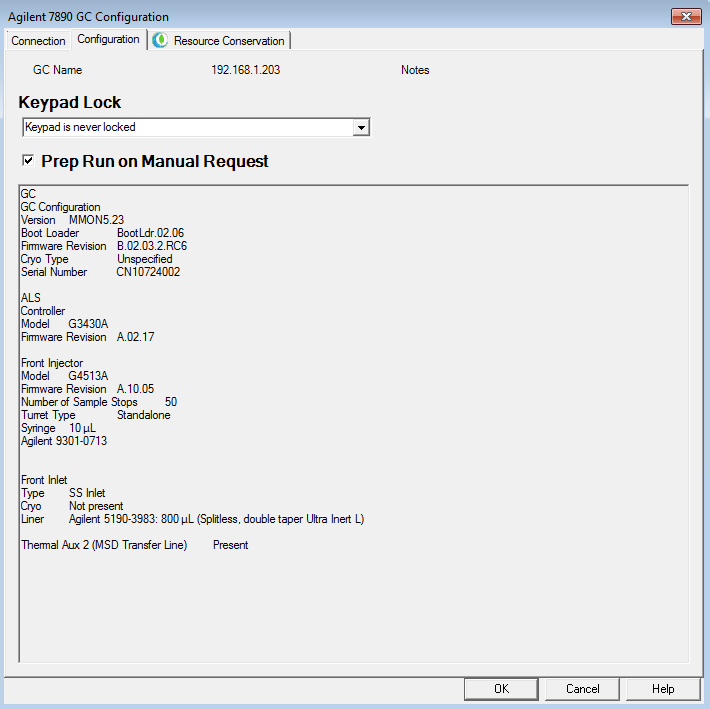

- ［コンフィグレーション］タブで入力内容を確認します。
［キーパッドのロック］では、以下のオプションのいずれかを選択できます。-
- ［分析中にキーパッドをロック］ - 分析の実行中は GC キーパッドを無効にします。
- ［ソフトウェアコントロール時にキーパッドをロック］ - ソフトウェアの機器セッションを起動中は GC キーパッドを無効にします。
- ［キーパッドをロックしない］ - GC キーパッドを常に有効にします。
［手動リクエストによるプレラン］ - 通常、データシステムはすべての分析の開始時に Prep Run コマンドを送信します。このコマンドによって、分析の開始前に GC の準備が整うようにします。
-

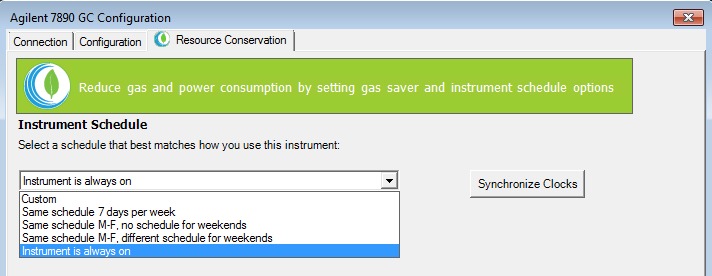

- ［リソースの管理機能］タブで、［機器スケジュール］ドロップダウンリストから、この機器の使い方に対する適切なオプションを選択します。機器がアクティブではない間、ガスおよび電力の消費を低減するのに役立ちます。
［時計の同期］オプションは、GC の時計と、HS などの関連する機器の時計を、PC の時刻に合わせる場合に使用します。
- 入力が完了したら、［OK］をクリックします。
