OpenLab での MS のコンフィグレーション

以下の手順で、MS 機器をコンフィグレーションします。

1. コントロールパネルで MS を追加します。

2. 機器の電源が入っており、OpenLab コントロールパネルと同じネットワークに接続されていることを確認します。

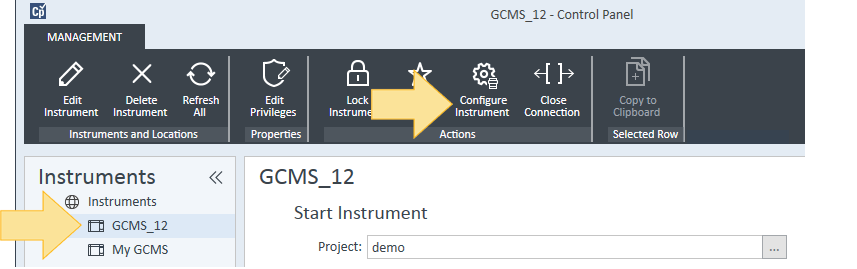

3. コントロールパネルで、機器を選択し（下の例では GCMS 12）、［機器コンフィグレーション］をクリックします。

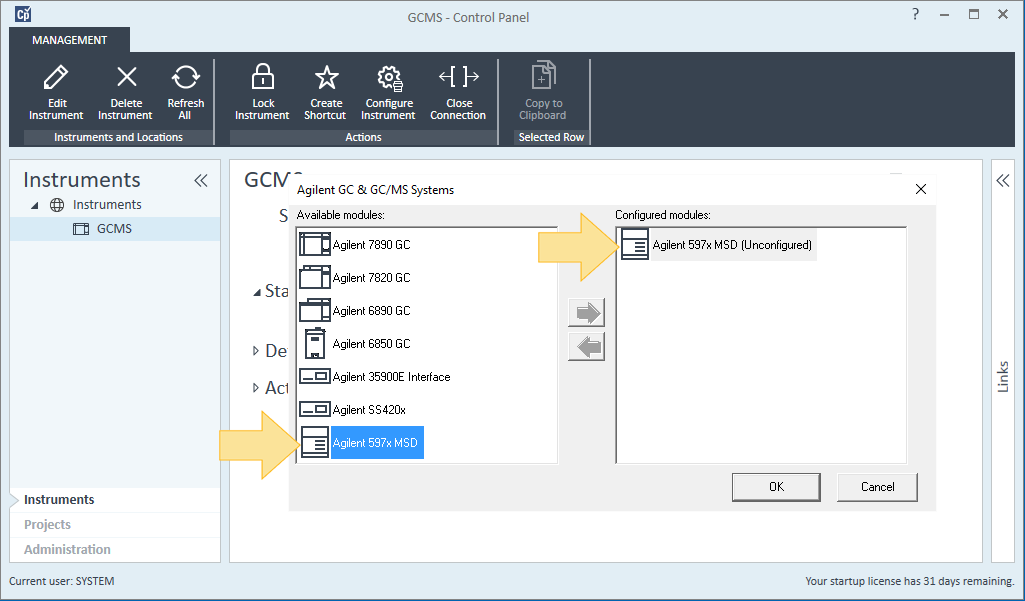

4. ［Agilent 597x MSD］をダブルクリックしてから、［Agilent 597x MSD（未設定）］をダブルクリックします。コンフィグレーションボックスが表示されます。






5. 強調表示されているボックスに、機器のIP アドレスを入力します。






6. ［MS コンフィグレーション入手］をクリックします。

7. カラムが適切な注入口にコンフィグレーションされていることを確認してください。GC が MS と一緒にコンフィグレーションされていない場合は、このボックスでは［その他］を必ず選択してください。

8. 機器に現在取り付けられているイオン源を選択します（EI、CI、HES）。

9. アナライザのサイドドアに記載された四重極の DC 極性が、このイオン源に対して正しいことを確認します。

10. ［ガスコントロールのコンフィグレーション］をクリックして、コントローラタイプとガスコンフィグレーションを定義します。




11. 表示される［ガスコントロールのコンフィグレーション］ダイアログは、イオン源に基づいています。

    イオン源のコンフィグレーションの詳細については、以下のいずれかを参照してください。

    JetClean を使用する CI イオン源のコンフィグレーション（597x）
    JetClean を使用する HES または EI イオン源のコンフィグレーション（597x）
    JetClean を使用しない HES または EI イオン源のコンフィグレーション（597x）

12. ガスコントロールのコンフィグレーションを完了すると、再度この画面に戻ります。［OK］をクリックして、コンフィグレーションを完了します。
