［機器ステータス］ウィンドウと［スペクトル］ウィンドウの表示

チューニングオペレーションの最中は、スペクトルと現在の機器の状態の両方を確認することが大切です。これを行うには、表示に［機器ステータス］ウィンドウと［スペクトル］ウィンドウを追加します。

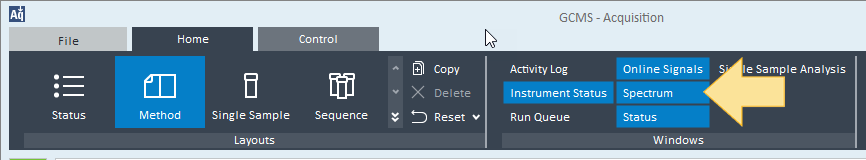

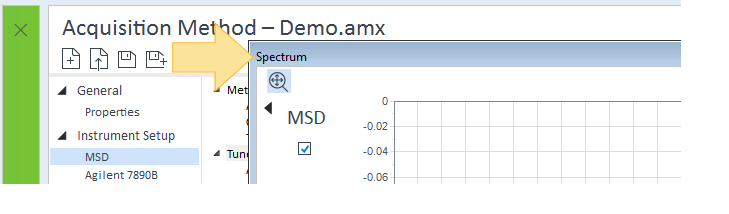

1. ボタンをクリックして、表示するウィンドウを選択します。この例の場合、［機器ステータス］と［スペクトル］が選択されています。選択したウィンドウは、フローティングウィンドウとして開く場合もあります。



2. フローティングウィンドウをドッキングさせるには、フローティングウィンドウのタイトルバーをドラッグして、どれか他のウィンドウに重ねます。

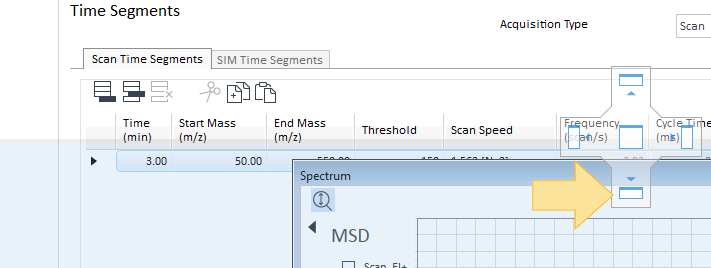

3. 配置アイコンが表示されたら、希望の領域（上、下、左、右）を強調表示にし、マウスボタンを離します。



4. ほかにも追加表示したいウィンドウがあれば（［機器ステータス］ウィンドウなど）、それを選択し、上記手順に従ってドッキングさせます。
5. このレイアウトを保存するには、［コピー］ をクリックします。




6. 保存されたレイアウトには、元のレイアウト名の末尾に番号が追加された名前が付けられます（この例では、Method1）。




7. このカスタマイズしたレイアウトは、OpenLab でいつでも使用できます。カスタマイズしたレイアウトのうち表示されるのは、自分で作成したレイアウトだけです。

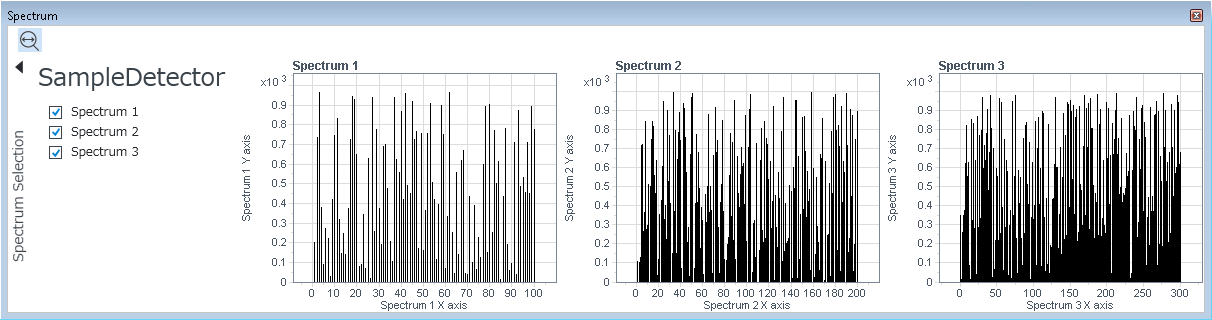

［スペクトル］ウィンドウには、プロファイルプロットとスキャンプロットが表示されます。

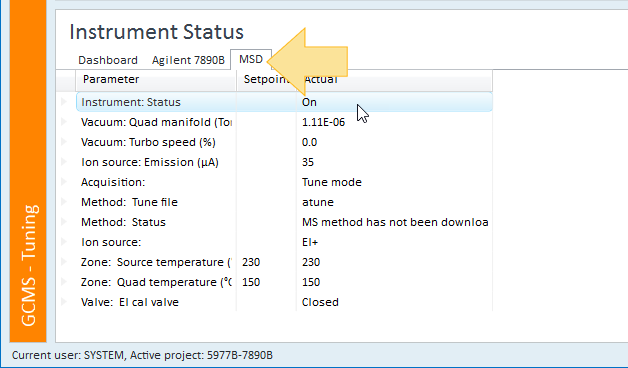

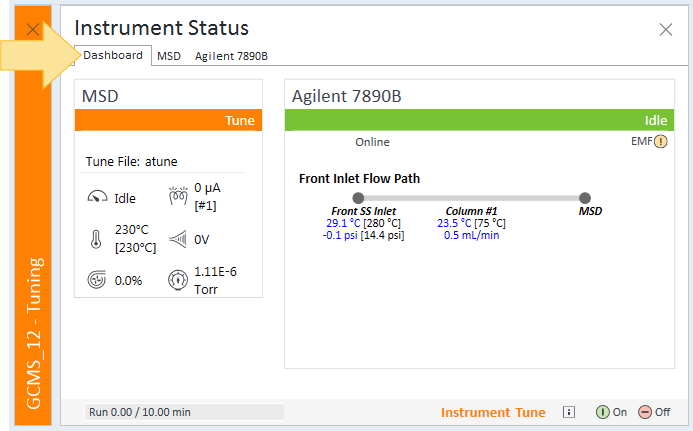

［機器ステータス］ウィンドウには、機器の設定値と実測値が表示されます。
