²D に保存された MS データのクロマトグラム抽出

準備

• 以下で説明する手順を実行するには、データ解析 > クロマトグラムのマニュアル抽出権限が必要です。

• 結果に二次元目の MS データが含まれている必要があります（TIC SCAN または TIC SIM）。

1. クロマトグラムを抽出する、1 つまたは複数の分画を選択します。

   分画の選択を参照してください。

2. ²D クロマトグラムウィンドウで、ツールバーの をクリックします。

   アイコンは、MS データが存在する場合のみ有効になります。

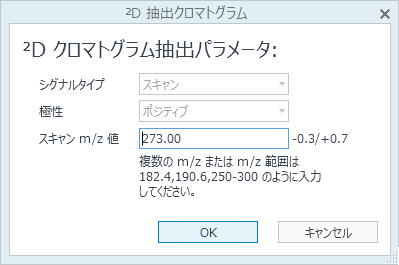

3. ²D クロマトグラム抽出ダイアログで、必要に応じてシグナルタイプ（スキャン、SIM）および極性のパラメータを入力します。使用できる値は測定データによって異なります。両方の極性（ポジティブおよびネガティブ）を使用できる場合は、すべてを選択して、各極性のクロマトグラムを抽出します。



4. 抽出する m/z 値または SIM イオンを入力します。質量範囲を入力することもできます。

   例：273.00 または 273.00, 310.00-311.70。

   TIC SIM シグナルの場合、すべての SIM イオンを選択できます。この場合、すべての SIM イオンのクロマトグラムが抽出されます。

   注記

   デフォルトの m/z 抽出範囲は -0.3 ～ +0.7の非対称です。これは解析メソッドで設定されています。解析メソッドウィンドウを開き、抽出 > クロマトグラムでパラメータを編集します。

   メソッドの抽出範囲パラメータは、一次元目と二次元目の両方の抽出に適用されます。ただし、単一の m/z 値のみに適用されます。

5. OK をクリックします。

   分画および m/z 値ごとに、1 つの EIC が ²D クロマトグラムウィンドウに追加されます。

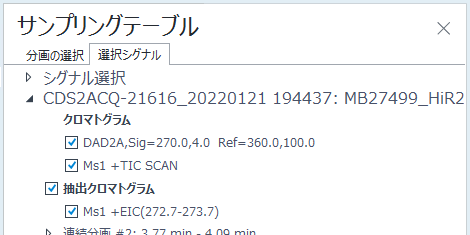

   新しいシグナルが、サンプリングテーブルウィンドウの選択シグナルタブの一覧に追加されます。



   これらは、抽出スペクトルと同様に表示、非表示、削除を行うことができます（二次元目の抽出スペクトル/クロマトグラムを削除を参照してください）。

関連項目

抽出イオンクロマトグラム（EIC）および選択イオンモニタリング（SIM）
