2D 等高線プロットでの UV ピーク純度の表示

1. 2D 等高線プロットウィンドウで をクリックして、UV 純度チェックの結果を表示します。

   UV 純度が評価された、つまり類似度が計算された場合、2D 等高線プロットに結果の注釈が表示されます。類似度曲線のすべての値がスレッショルドを上回る場合は、2D ピークが純粋であると分類されます。

   ピークの枠の色は、2D ピークが純粋であると分類された（緑）か、不純物があると分類された（赤）かを示します。類似度が計算されなかった場合、枠は白色のままです。2D ピーク内の色分けされた領域は、個々の類似度がスレッショルドよりも上か下かを示します（上回れば緑色、下回れば赤色）。

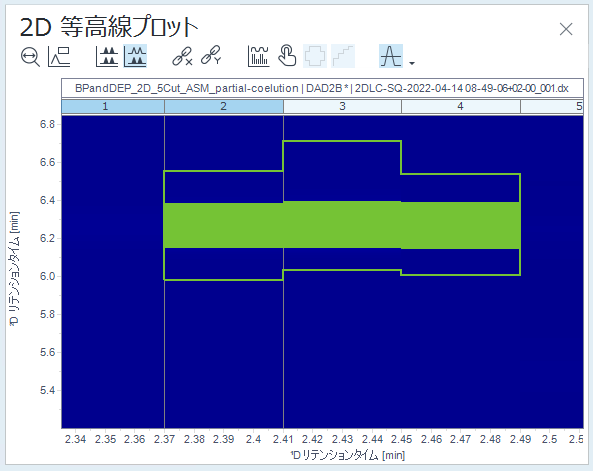

   図 例：純粋であると分類された 2D ピーク



   図 例：不純物があると分類された 2D ピーク

   注記：2D 等高線プロットの純度ビューを有効にした場合は、補間モードが自動的に無効になり、ピーク範囲が常に表示されます。

2. マウスを 2D ピークに重ねると、純度の注釈の下に隠れている 2D ピークの色が表示されます。緑色と赤色の領域が透明になります。

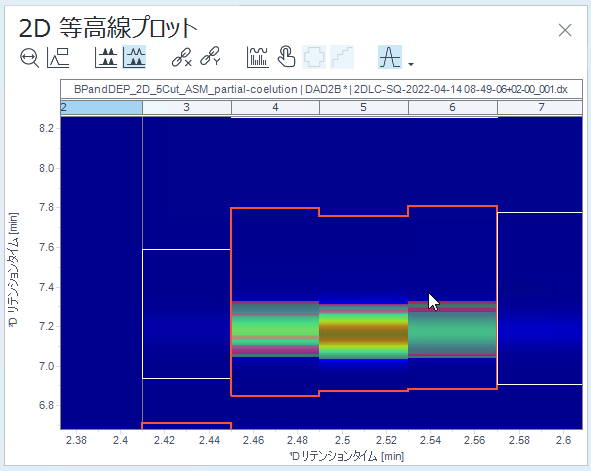

   図 例：不純物がある 2D ピーク上にマウスを移動
