표시할 신호 선택

온라인 신호 창에서 볼 하나 또는 여러 감지기의 신호 조합을 선택합니다. 사용 가능한 신호는 분석법 레이아웃에서 선택한 항목에 따라 결정됩니다.

이 창에서는 실행 중에 표시 및 저장할 플롯을 결정합니다.

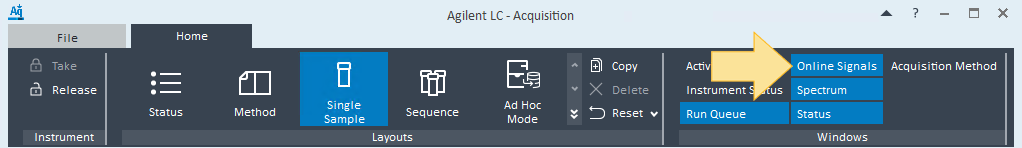

1. 온라인 신호 창을 엽니다.

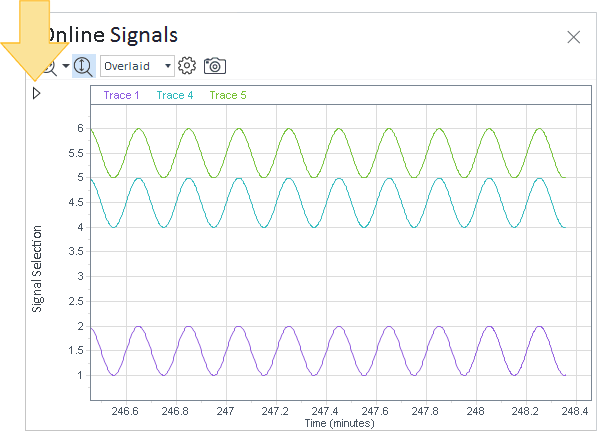

2. 을 클릭하여 신호 창을 확장합니다.

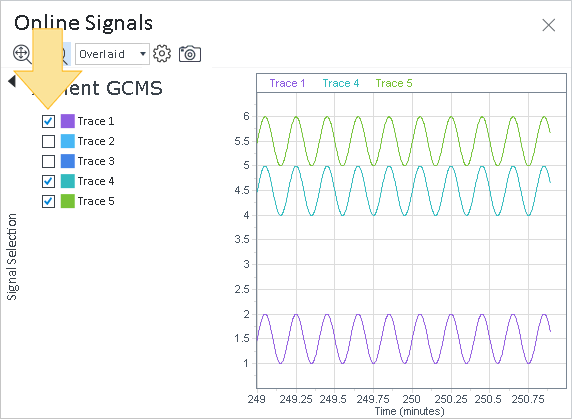

3. 왼쪽 패널에서 실시간 플롯에 표시할 신호를 선택합니다. 신호는 검출기별로 그룹화됩니다. 여기에 표시되는 신호는 분석법 레이아웃에서 결정됩니다.

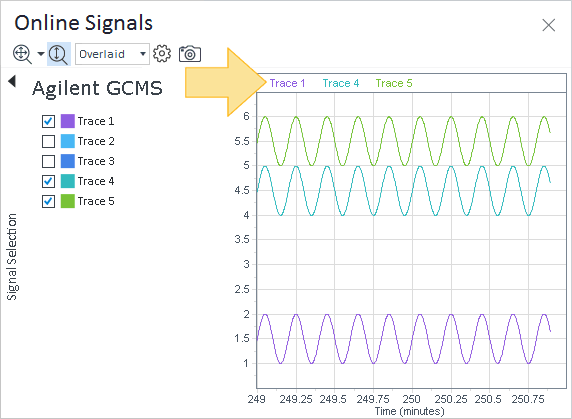

4. 각 신호의 개별 범례를 클릭하면 해당 Y축 단위를 볼 수 있습니다.



새 주입이 시작되면 실시간 플롯에 빨간색 수직선이 나타나고 시작 마커의 X축이 0이 되며 시작 마커 왼쪽의 눈금이 음수 값을 표시합니다.
