시료 트레이 보기
멀티샘플러 또는 표준 샘플러와 함께 LC 기기를 사용하는 경우 시료 트레이에서 시퀀스를 볼 수 있습니다. 멀티샘플러에 트레이를 배치한 후 트레이의 3D 이미지를 편집한 다음 트레이에서 시퀀스를 볼 수 있습니다. LC 기기를 제어하는 사용자만 기기를 재구성할 수 있습니다. 기기를 재구성하려는 모든 시도는 활동 로그에 기록됩니다.

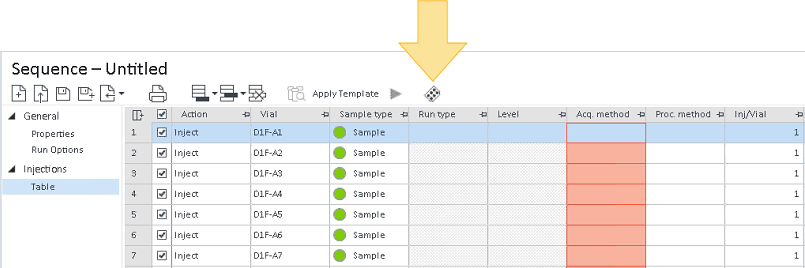

시료 트레이 표시를 클릭합니다.
시료 트레이는 클릭하여 원하는 위치로 끌 수 있는 플로팅 창으로 나타납니다. 시료 트레이는 왼쪽에 표시되고 분획/회수 트레이는 오른쪽에 표시됩니다.
멀티샘플러의 실제 트레이와 일치하도록 3D 이미지를 설정합니다. 표준 샘플러를 사용하는 경우 올바른 트레이 유형이 기기 및 디스플레이에서 자동으로 감지됩니다.

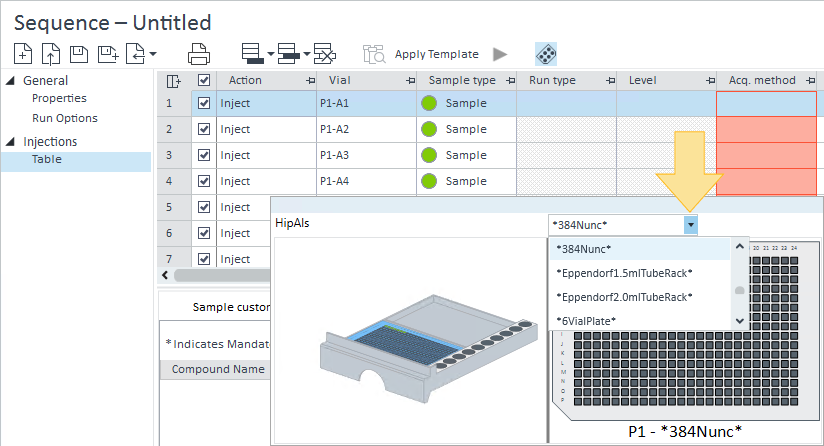

멀티샘플러에서 사용 중인 특정 트레이를 선택하려면 3D 이미지에서 트레이를 선택하고 드롭다운 목록에서 트레이 유형을 선택합니다.

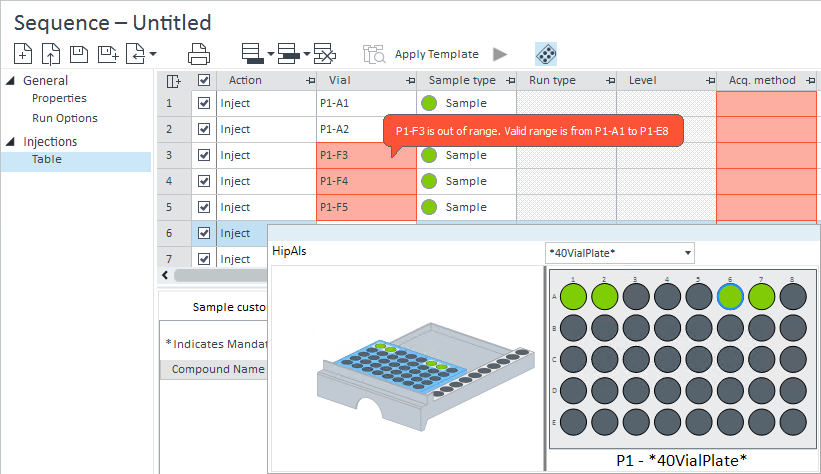

트레이 유형을 변경하면 사용 가능한 바이알 번호도 변경될 수 있습니다. 트레이에 존재하지 않는 바이알 위치에 할당된 주입이 시퀀스 테이블에 포함된 경우, 시퀀스 행이 유효하지 않게 되어 시퀀스를 실행할 수 없습니다. 행의 유효성을 확인하려면 바이알 위치를 변경하거나 유효하지 않은 행을 삭제할 수 있습니다.

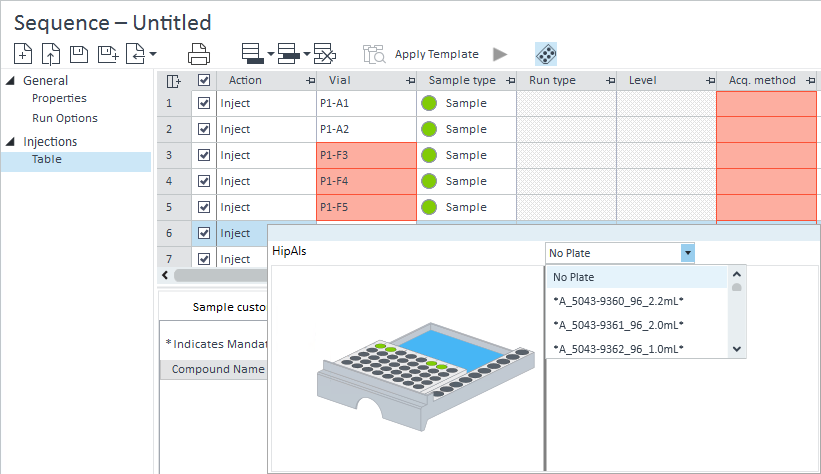

멀티샘플러 3D 이미지에 트레이를 추가하려면 3D 이미지에서 빈 공간을 선택하고 드롭다운 목록에서 트레이 유형을 선택합니다.
3D 이미지에서 트레이를 선택하면 해당 트레이의 시료 구성을 볼 수 있습니다. 파란색으로 강조 표시된 트레이가 표시된 트레이 구성입니다.

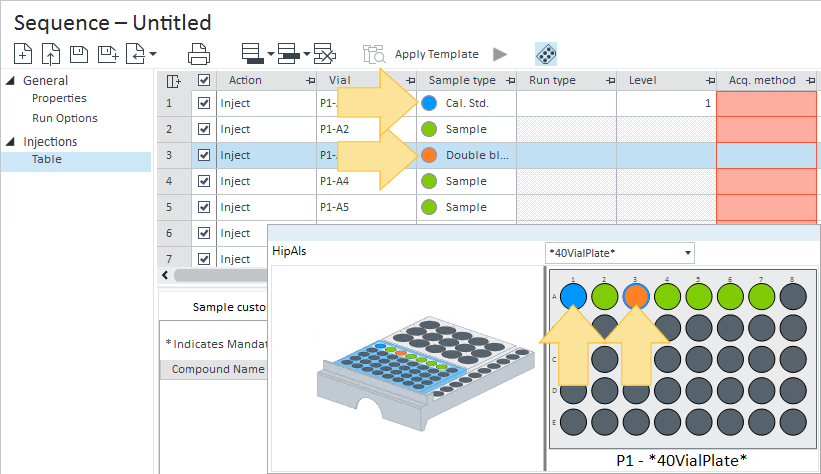

시퀀스 테이블에 행을 추가하거나 시퀀스 테이블에서 시료 유형을 변경하면 트레이의 바이알 위치가 자동으로 업데이트됩니다. 바이알 위치가 동일한 행이 여러 개 있는 경우 가장 최근 주입 행의 시료 유형에 따라 바이알 위치의 색상이 결정됩니다.
시료 트레이의 바이알 위치는 시료 유형 및 주입 상태에 따라 색상이 표시됩니다:
빨간색 하이라이트: 중단됨
하늘색 하이라이트: 수집 중
연한 녹색 하이라이트: 수집됨
녹색: 시료
파란색: 검량 표준물질
회색: 공백
보라색: QC 확인
주황색: 이중 공백
마젠타: 스파이크
갈색: 시스템 수트
투명/흰색: 없음
