질량 기반 분획 분취(MBFC) 시퀀스 생성

MBFC에 대한 시퀀스를 생성하려면 먼저 OpenLab CDS에서 기기 및 수집 방법을 구성해야 합니다.

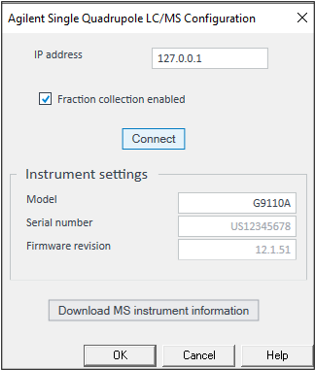

기기 구성

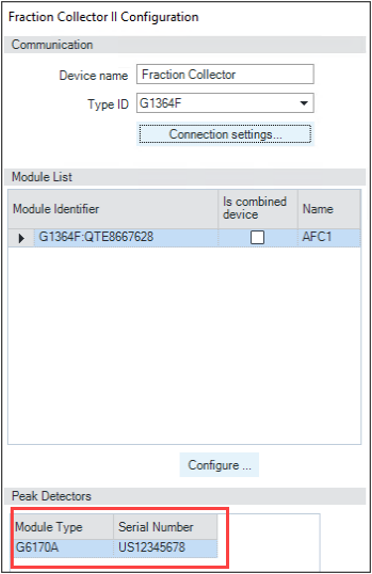

기기에는 분획 분취기(FC)와 질량 검출기(MSD) 모듈이 있어야 합니다.

MBFC를 지원하는 방법의 다음 두 부분을 구성해야 합니다.

고급 수집 섹션을 선택합니다.

기기를 구성할 때 분획 분취 사용 옵션을 선택했으면 질량 기반 분획 분취 파라미터 섹션이 표시됩니다.
분획 분취를 트리거하는 것으로 간주되는 화합물을 정의합니다.

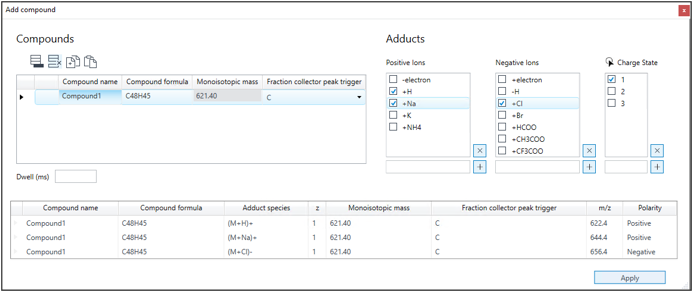

을 클릭하여 표적 화합물을 추가합니다.
화합물 이름 및 단일동위원소 질량 또는 화합물 화학식을 정의합니다.
화학식을 정의할 경우 OpenLab CDS가 단일동위원소를 자동으로 계산합니다.
첨가 생성물 이온 및 전하량을 선택합니다.
이온은 이온화 소스의 중성 분자와 상호 작용하여 질량 검출기가 추적하는 이온을 생성하여 분획을 트리거링합니다
화합물당 하나 또는 여러 첨가 생성물을 선택할 수 있습니다.
OpenLab CDS는 선택한 첨가 생성물에 따라 극성 열에 자동으로 양극 또는 음극을 설정합니다.

분획 분취 피크 트리거 열은 5개 옵션(A, B, C, D , NOT)을 제안합니다. 이러한 옵션은 방법의 분획 분취기 부분에 구성된 분획 분취기에 해당합니다.

m/z 열은 편집할 수 없습니다. 이것은 MSD가 감지하는 질량/전하에 해당합니다. 값은 m= [단일동위원소 질량 + 첨가 생성물 질량], z= 생성된 이온 전하로 계산됩니다.

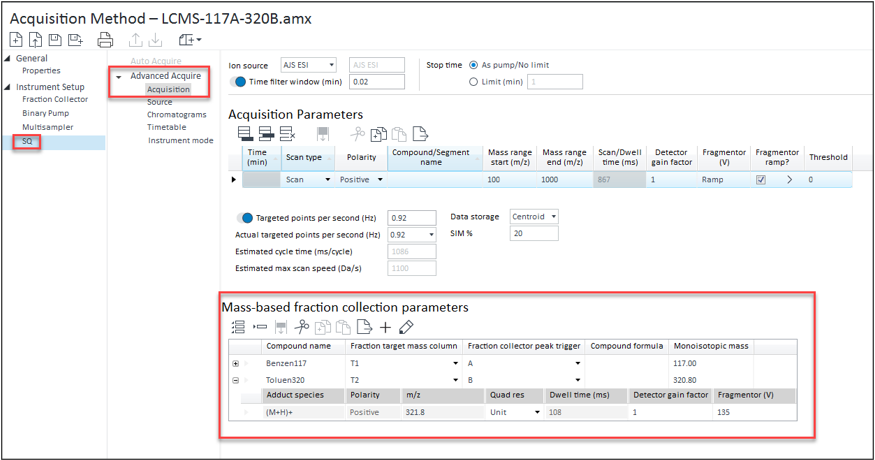

질량 기반 분획 분취 파라미터 표에서 다음을 정의합니다.

질량 검출기에서 이온을 감지하는 데 사용되는 MSD 파라미터 값(fragmentor 전압, 검출기 게인 계수, 드웰 시간)
세 개의 값 T1, T2, T3에서 분획 표적 질량 열
이러한 세 개의 값은 MBFC 기기에 표시된 세 개의 시퀀스 열, SQ: T1 분획 표적 질량 1~SQ: T3 분획 표적 질량 3에 해당합니다. 시료 수집 중 분석법에 정의된 표적 질량 대신 사용될 표적 질량(단일동위원소 질량)을 정의하는 옵션이 있습니다. 이 옵션을 통해 분석법에 정의된 이온화 파라미터, 첨가 생성물 및 전하 및 MSD 파라미터를 시퀀스의 해당 분획 표적 질량 열에 정의된 값으로 유지하여 분석법 표적 질량을 재정의할 수 있습니다.

분획 분취기 인터페이스는 UV 및 질량 기반 분획 분취를 모두 지원합니다.

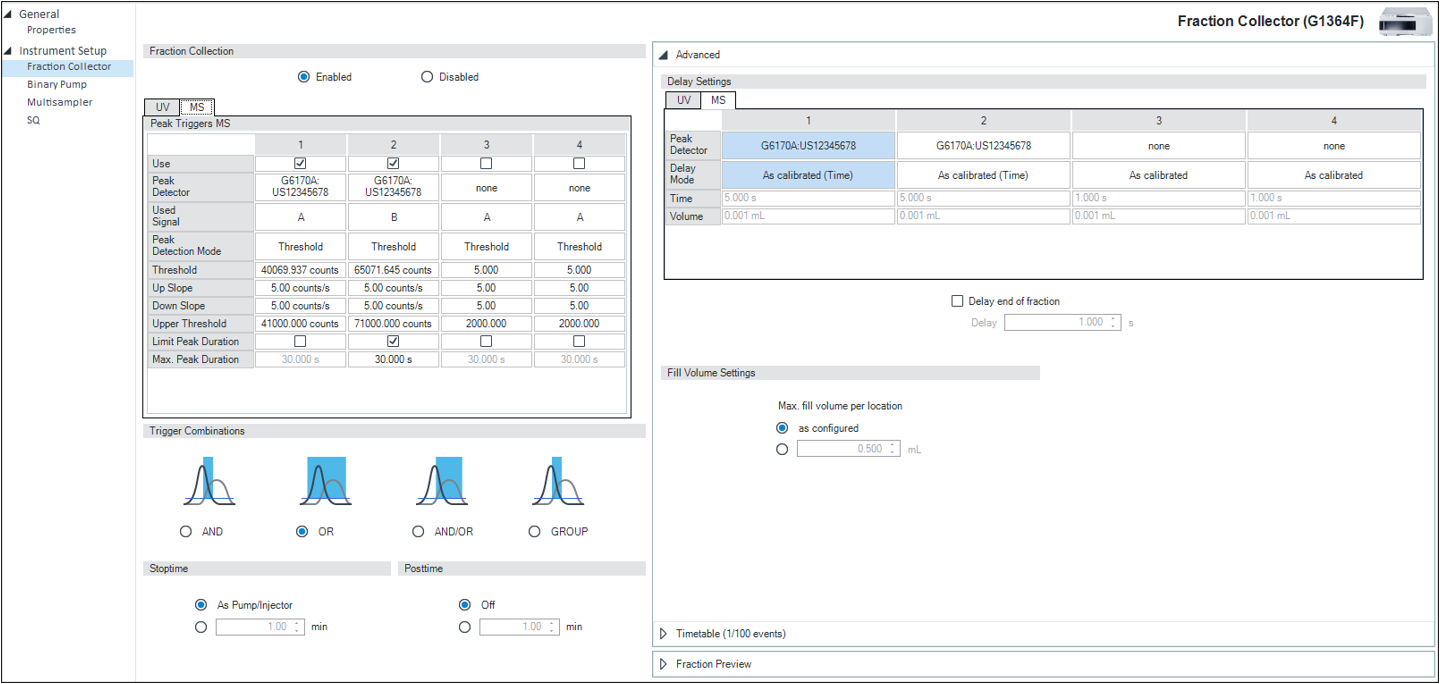

분획 분취기를 구성하려면:

사용을 선택하여 분획 분취를 활성화합니다(UV와 MS 모두에 공통).
테이블의 MS 탭을 선택합니다.
테이블의 해당 필드를 채웁니다.
- 사용: 기대한 만큼 신호를 선택합니다.
- 피크 검출기: MSD 모듈을 선택합니다.
- 사용된 신호: 질량 검출기에 대한 질량 기반 분획 분취 파라미터 테이블에 구성된 신호(신호 사용의 A, B, C, D, NOT)를 선택합니다.
- 피크 감지 모드: 피크를 감지하는 데 사용되는 적분 파라미터를 선택하고 해당 필드에 값을 할당합니다(예: 임계값). 이미 수집된 크로마토그램을 템플릿으로 사용하여 분획 미리보기 섹션에서 값을 그래픽 방식으로 정의할 수 있습니다.

트리거 조합 섹션에서 MS 및 UV 검출기 모두에서 감지된 피크 컨디션을 정의합니다.

고급 섹션에서 분획을 분취할 때 적용될 지연(시간 또는 양)을 구성할 수 있습니다. MBFC의 경우, 지연량은 사용할 수 없고, 지연 시간만 사용할 수 있습니다. 시간 사용을 선택하고 시간(초) 또는 검량에 따름(시간)을 선택합니다.

검량에 따름(시간)은 지연 검량 도구로 계산되고 분획 분취기 펌웨어에 저장된 지연 시간을 사용합니다.
검량에 따름(시간)은 지연 검량이 현재 방법과 유사한 수집 방법(주 펌프 흐름, 보충 펌프 흐름, 분할 비율, 지연 코일)으로 수행된 경우에만 사용될 수 있습니다.

기타 옵션(양 사용, 검량에 따름)은 UV에만 사용되고 MBFC에는 사용될 수 없습니다.
