지연 검량 평가

검량 실행이 완료된 후, 또는 이후 지연 검량 탭의 지연 검량 평가를 클릭하고 기존 검량 실행(즉, 지연 검량 도구를 통해 수집된 실행)을 열어 지연 검량 평가를 실행할 수 있습니다.

다른 두 탭이 있는 마법사가 열립니다.

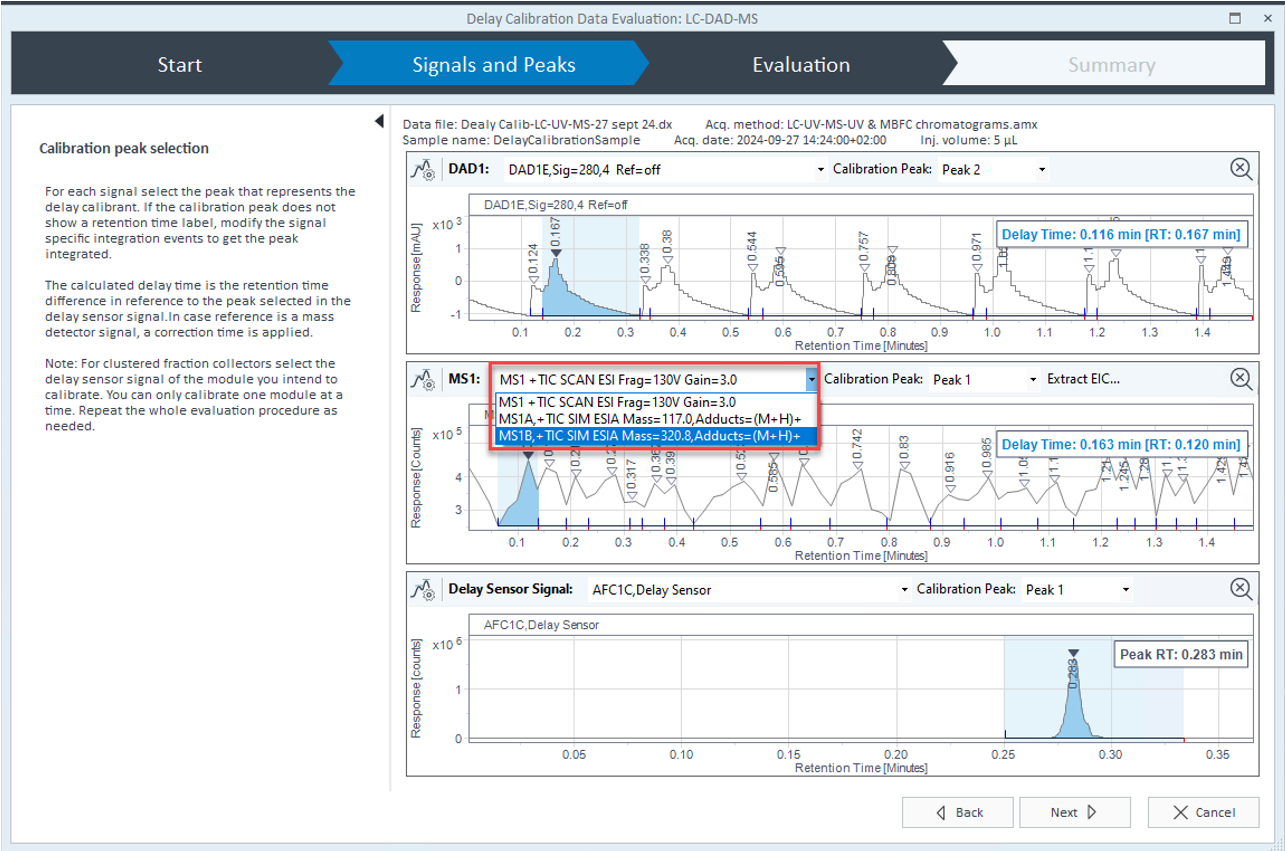

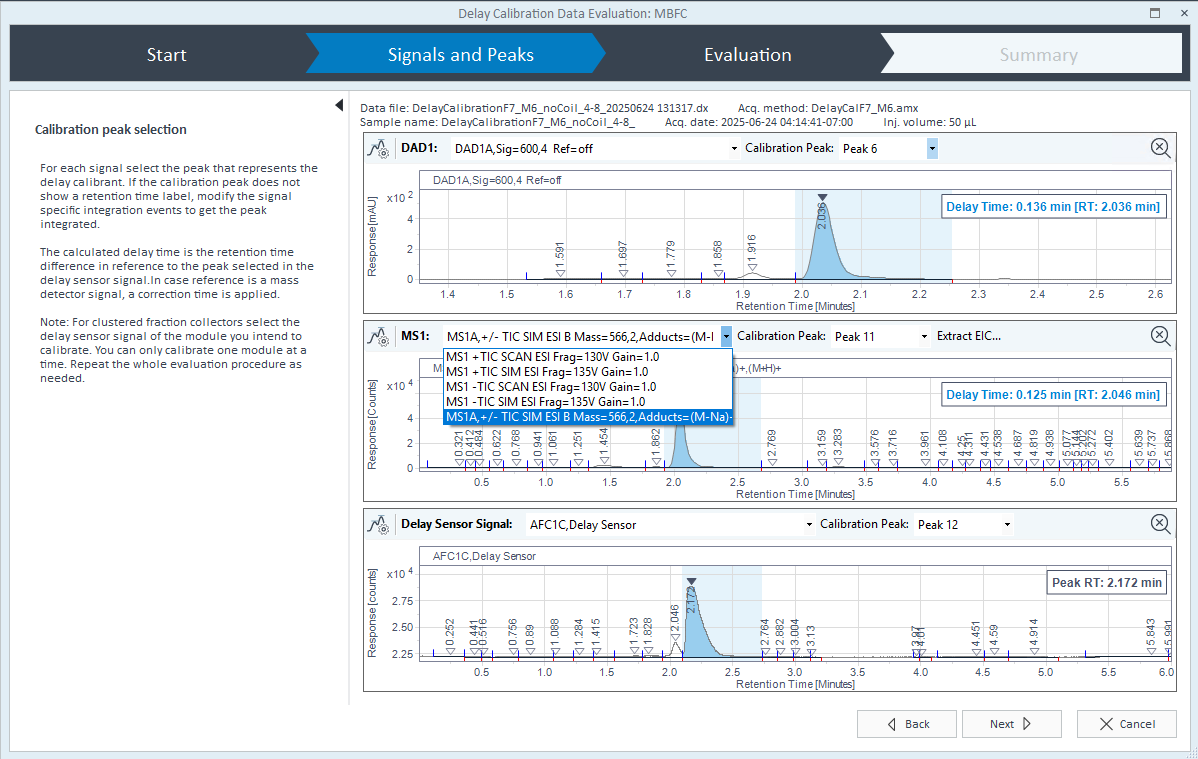

신호 및 피크 탭

신호 및 피크 탭은 검출기당 패널 하나씩, 기기에 구성된 모든 검출기에 대한 신호와 분획 분취기 지연 센서에 대한 추가 패널을 표시합니다.

각 검출기 패널에서 사용할 신호를 선택한 다음, 관심 피크를 선택할 수 있습니다. 시스템은 지연 시간을 자동으로 계산하고 그 값을 검출기 신호에 표시합니다.

필요하면 적분 파라미터 버튼을 클릭하여 적분을 수정할 수 있습니다.

MS 검출기의 경우, MS 추적(TIC SIM 및 SCAN)을 선택하여 지연 시간을 계산하거나 EIC 추출 ..을 클릭하여 이온 크로마토그램을 추출한 다음, 이를 사용하여 지연 시간을 계산할 수 있습니다.

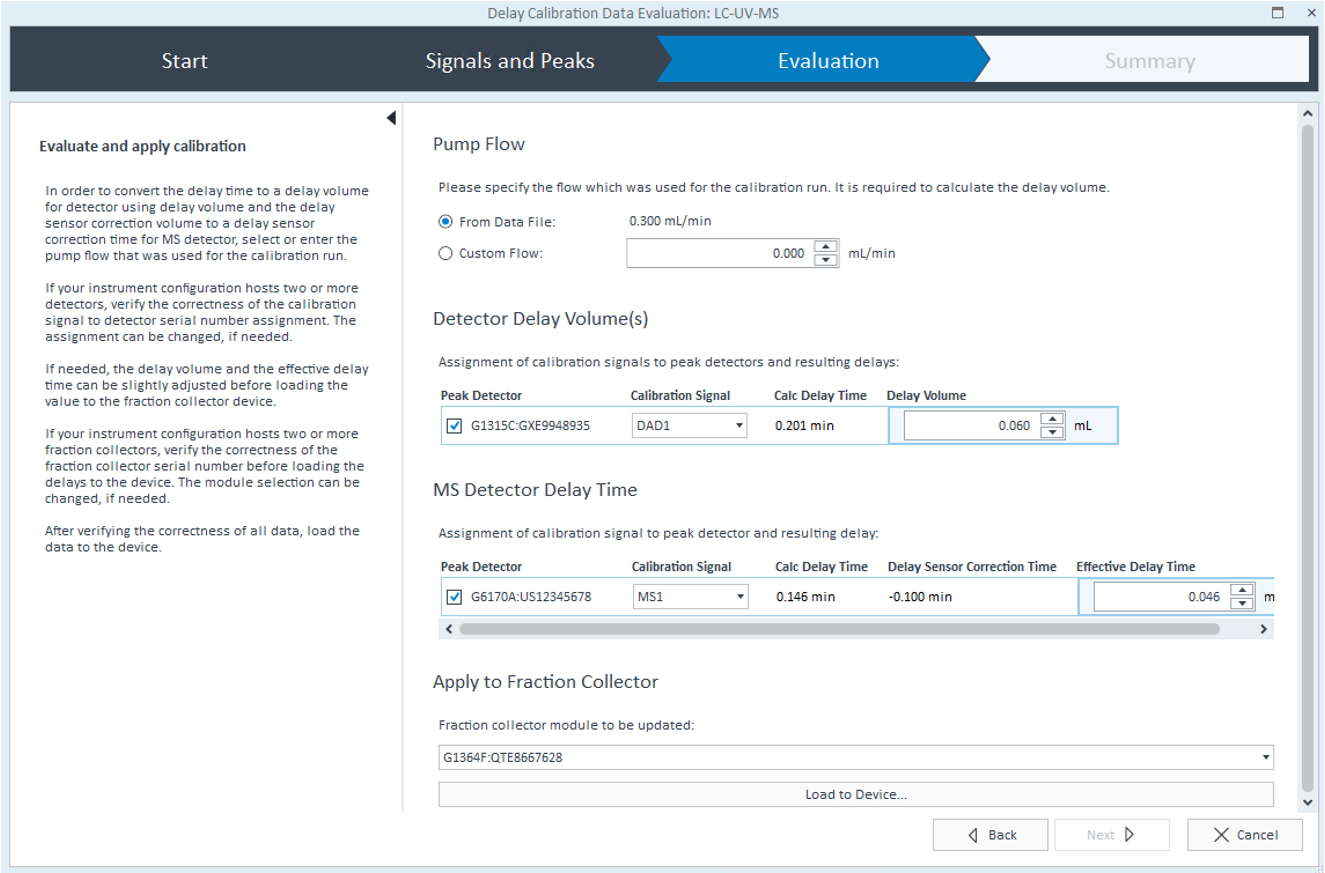

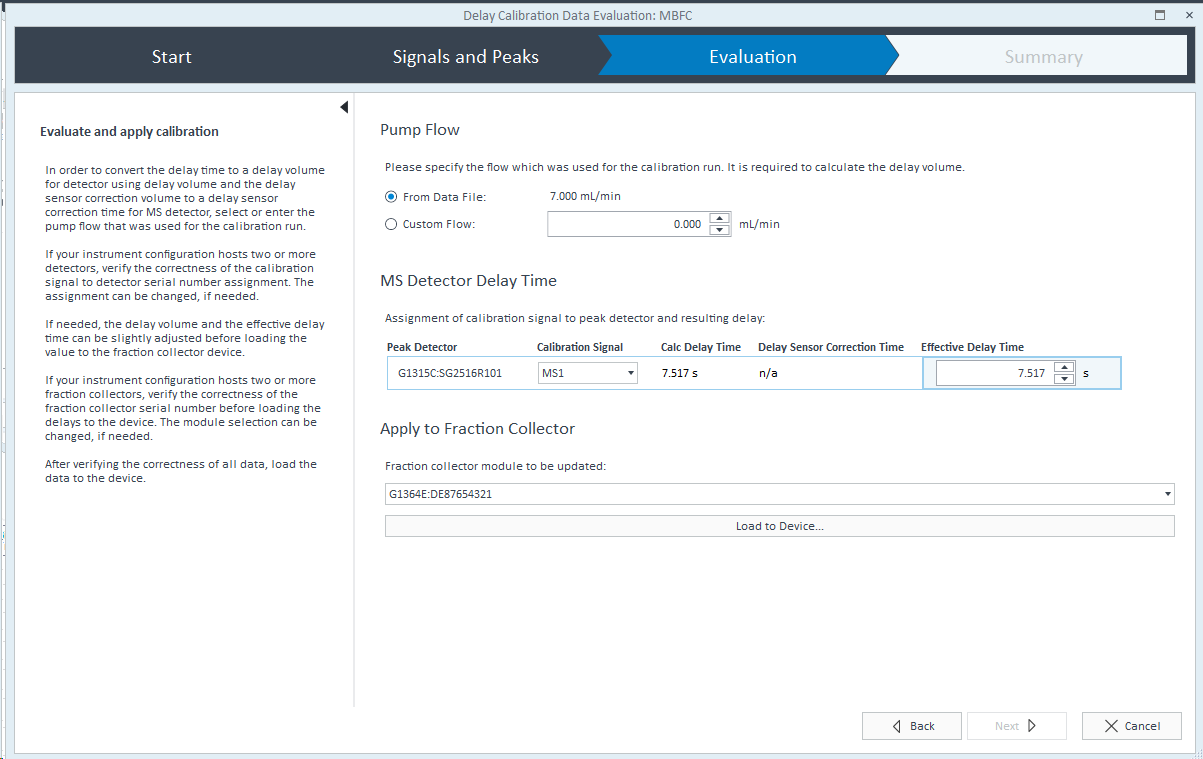

평가 탭

평가 탭은 계산된 지연을 표시하고 필요한 경우 수정할 수 있습니다.

• 펌프 흐름: 시스템은 펌프 흐름을 사용하여 지연량(비-MS 검출기용) 및 지연 센서 검량 시간(MS 검출기용)을 계산합니다. 흐름은 데이터 파일(검량 실행에서 생성됨)에서 복구되거나 흐름을 수동으로 입력할 수 있습니다(예를 들어, 비Agilent 펌프 사용 시). 흐름 값이 변경되면 시스템은 지연량과 지연 센서 검량 시간을 자동으로 재계산합니다.

• 검출기 지연량: 시스템은 비-MS 검출기의 경우 지연량을 계산하고, 검출기와 분획 분취기 간의 배관 용량에 해당합니다. 검출기는 부품 번호와 일련번호로 식별되고 시스템이 자동으로 검량 신호를 지정합니다. 다중 검출기가 있는 경우, 각 검출기에 대한 예상 신호를 선택할 수 있습니다.

  지연량 = (FDS의 RT - DET의 RT) x 펌프 흐름

• MS 검출기 지연 시간: 시스템은 MS 검출기에 대한 유효 지연 시간을 계산합니다. 이것은 MS 검출기에서 분획 분취기까지 화합물이 이동하는 데 소요되는 시간에 해당합니다. 시스템은 크로마토그램에서 선택된 피크의 머무름 시간을 기준으로 이 값을 계산합니다.

유효 지연 시간=(FDS의 RT - MSD의 RT) + 지연 센서 검량 시간.

• FDS의 RT는 분획 분취기 지연 센서 크로마토그램의 검량에 대해 선택된 피크의 머무름 시간입니다.

• MSD의 RT는 질량 검출기 크로마토그램의 검량에 대해 선택된 피크의 머무름 시간입니다.

• 지연 센서 검량 시간은 지연 센서 검량 용량 x 흐름에 해당합니다. 분획 분취기 펌웨어는 지연 센서 검량 용량을 판독합니다. 이것은 기기 구성에 적용해야 하는 약간의 µL 검량(그 결과 시간이 소요됨)에 해당합니다.

필요한 경우 계산된 지연을 편집할 수 있습니다.

• 분획 분취기에 적용: 분획 분취기 모듈에 계산된 지연(비-MS 검출기의 경우 지연량(mL) 및 MS 검출기의 경우 지연 시간(분))을 로드할 수 있습니다.
  데이터가 분획 분취기에 로드되었으면 지연 검량 보고서가 생성됩니다.

수집 방법  > 분획 분취기  > 고급에서 검량에 따름(시간)을 클릭하여 수집을 실행할 때 계산된 지연을 적용합니다.
