분획을 포함하는 크로마토그램 정렬

서로 다른 검출기를 사용하여 LC 분획을 트리거하면 각 검출기는 약간 다른 시간에 관심 분획을 확인하고 분획 주석은 크로마토그램 창에서 이동한 것으로 나타납니다. 다음 절차에 따라 주석과 신호를 정렬합니다.

준비

• 설명된 대로 절차를 수행하려면 처리 방법 > 신호 파라미터 편집 권한이 필요합니다. 권한은 제어판에서 구성됩니다.

• 프로젝트에서 분석법 승인을 시행하는 경우 분석법 상태는 일반이어야 합니다. 자세한 내용은 분석법 승인을 참조하십시오.

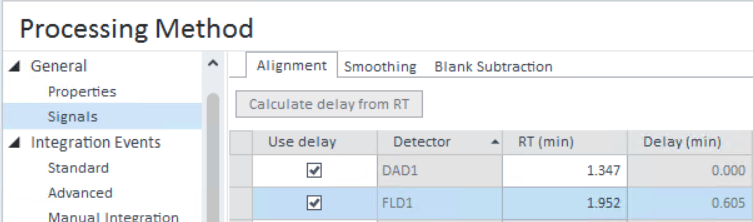

1. 처리 방법의 일반 > 신호 노드에서 관련 검출기에 대한 지연 사용 확인란을 선택합니다.

   목록에는 로드된 데이터에 사용된 모든 검출기가 포함됩니다.

2. RT(분) 값을 변경합니다. 선택한 각 검출기에 대한 지연 시간을 입력합니다.

   지연 시간을 가져오는 방법: 예를 들어, 주입 트리에서 해당 신호를 선택하고 분획 결과 창을 확인합니다. 정렬 테이블에서 특정 분획의 시작 시간을 지연 시간으로 사용합니다.

3. RT에서 지연 계산을 클릭합니다.



4. 분석법을 저장합니다.

5. 데이터를 재처리합니다.

   참고

   지연을 사용하면 머무름 시간 또는 다중 신호에 기반한 계산에 영향이 미칩니다.

6. 크로마토그램 창에서 을 클릭하여 모든 그래프의 X축을 연결합니다.
