신호 비교

적분 옵티마이저를 사용하면 다양한 주입 간 적분 및 바탕선 구성을 쉽게 비교할 수 있습니다. 이렇게 하면 적분 파라미터의 안정성을 확인할 수 있습니다.

1. 적분 옵티마이저의 1단계 크로마토그램 특성화에서 관련 신호에 초점을 맞춥니다(예: DAD1A). 여러 신호가 항상 분리 표시 모드에 표시되고, 한 번에 하나의 패널만 보입니다. 신호 전체를 스크롤하려면 스크롤바나 PAGE UP 또는 PAGE DOWN 키를 사용합니다. 보이는 신호는 자동으로 중점 신호가 됩니다.

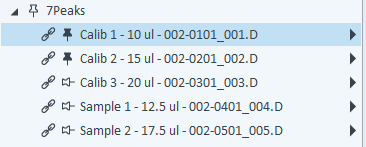

2. 다양한 주입 비교를 준비하려면 관련 주입을 고정합니다.



3. 적분 옵티마이저의 2단계에서 오버레이됨 표시 모드를 선택합니다.

   이전에 어떠한 피크도 선택하지 않았다면 표시된 시간 범위에서 최대 피크를 가진 신호가 자동으로 초점이 맞춰집니다.

   중점 주입의 색상은 크로마토그램에서 작은 삼각형으로 표시됩니다.



4. 피크를 선택합니다.

   오버레이됨 모드에서, 피크 강조 표시는 고정된 신호에서 피크의 바탕선들이 얼마나 잘 일치하는지를 보여줍니다.

   • 피크는 두 신호 모두에서 적분됩니다. 일치가 잘 되면 피크의 시작 시간과 종료 시간의 차이는 서로 0.005분 미만입니다. 일치가 잘 되면 녹색으로 표시됩니다.

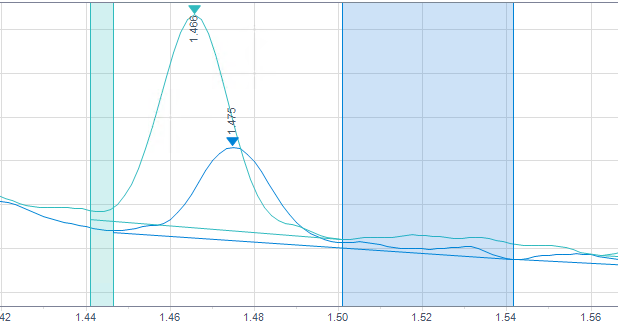

   • 피크는 두 신호 모두에서 적분되지만 피크의 시작 시간과 종료 시간의 차이는 서로 0.005분 이상입니다. 색상은 피크가 처음 시작되거나 각각 마지막으로 끝나는 신호와 일치합니다. 색상 상자의 폭은 시작 및 종료 시간이 두 신호에서 얼마나 다른지 나타냅니다.

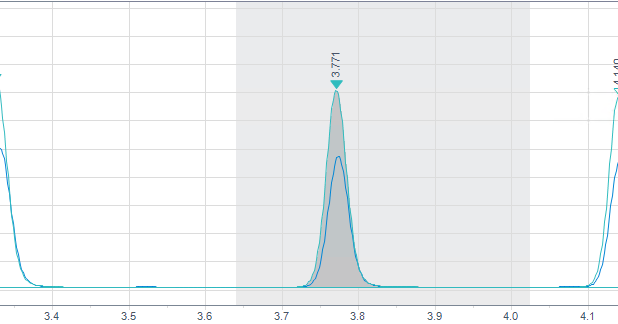

   • 피크는 비교 신호에서 적분되지 않습니다.
