초기 이벤트, ChemStation 적분기
기울기 감도
적분 중 피크의 시작점과 끝점을 식별하는 데 사용되는 신호 기울기의 값을 설정합니다.
제공된 신호에 대해 특별히 또는 모든 신호에 대해 글로벌하게 값을 설정할 수 있습니다.
신호 기울기가 기울기 감도 값을 초과하면 피크 시작점이 설정됩니다. 신호 기울기가 기울기 감도 값 미만이면 피크 끝점이 설정됩니다.
피크 폭
적분기의 감도를 제어하여 피크와 바탕선 노이즈를 구별합니다. 첫 번째 예상 피크(용매 피크 제외)의 절반 높이에서 피크 폭에 해당하는 피크 폭을 시간 단위로 지정합니다.
적분기는 실행 중에 적분 최적화가 필요할 때 피크 폭을 업데이트합니다.
선택한 초기 피크 폭이 너무 낮으면 노이즈가 피크로 해석될 수 있습니다. 넓은 피크와 좁은 피크가 혼합되면 실행 시간이 프로그래밍된 이벤트를 사용하여 특정 피크에 대한 피크 폭을 조정할 수 있습니다. 예를 들어, 피크는 등온 GC 및 등용매 LC 분석에서 분석이 진행됨에 따라 훨씬 더 넓어지는 경우가 있습니다. 이를 보상하기 위해 적분기는 시간 초과 이벤트로 비활성화되지 않는 한 분석 중에 피크가 넓어짐에 따라 피크 폭을 자동으로 업데이트합니다.
피크 폭 업데이트는 다음과 같이 가중치가 적용됩니다.
0.75 × (기존 피크 폭) + 0.25 × (현재 피크 폭)
면적 제한
최소 관심 피크의 면적을 설정합니다.
최소 면적보다 작은 면적을 가진 피크는 보고되지 않습니다. 적분기는 바탕선 보정 후 면적 제한값보다 작은 모든 피크를 제외합니다. 면적 제한값은 0 이상이어야 합니다.
숄더가 검출된 경우: 숄더를 제한하는 결정은 예비 근사치를 기반으로 합니다. 이 근사법의 경우 숄더 면적은 탄젠트를 대각선으로 사용하여 숄더 시작부터 숄더 끝까지 직사각형으로 계산됩니다.
참고
면적 제한은 수동 적분 중에는 무시됩니다.
면적% 제한
최소 관심 피크의 면적%을 설정합니다.
면적%이 최소 면적%보다 작은 피크는 보고되지 않습니다. 적분기는 바탕선 보정 후 제공된 값보다 면적%이 작은 모든 피크를 제외합니다.
예상된 최소 피크의 면적%을 입력합니다. 면적 및 높이 제한이 0으로 설정된 데이터 파일을 먼저 적분하면 이 정보를 얻을 수 있습니다. 적분 결과에서 면적% 컬럼을 사용하여 적절한 최소값을 선택합니다.

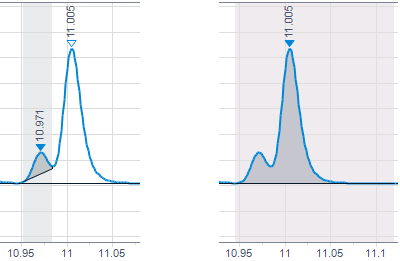

낮은 면적%으로 인해 적분되지 않는 피크가 라이더 피크인 경우, 부모 피크와 병합됩니다.
부모 피크가 면적% 임계값보다 작지만 라이더 피크가 임계값보다 큰 경우, 라이더 피크의 계산 및 바탕선 구성이 제외된 피크에 기반하기 때문에 부모 피크가 유지됩니다.
높이 제한
최소 관심 피크의 높이를 설정합니다.
이 최소 높이보다 작은 높이를 가진 피크는 보고되지 않습니다. 적분기는 바탕선 보정 후 높이 제한값보다 작은 모든 피크를 제외합니다.
숄더가 검출된 경우: 숄더를 제한하는 결정은 예비 근사치를 기반으로 합니다. 이 근사치의 경우 숄더 높이는 탄젠트를 대각선으로 사용하여 숄더 시작부터 숄더 끝까지 직사각형의 높이로 계산됩니다.
참고
높이 제한은 수동 적분 중에는 무시됩니다.
숄더 모드
피크에서 숄더를 검출하는 초기 분석법을 설정합니다.
이 설정은 애플리케이션이 바탕선을 분리되지 않은 피크를 처리하는 방법을 정의합니다. 다음 중에서 선택할 수 있습니다.
꺼짐 | 숄더가 검출되지 않습니다. |
드롭 | 숄더가 드롭 라인으로 적분됩니다. |
탄젠트 | 숄더가 탄젠트 바탕선으로 적분됩니다. |
새 지수 | 숄더가 새 지수로 적분됩니다. |
가우시안 | 숄더가 가우시안 바탕선으로 적분됩니다. |
