신호 대 잡음비 계산

OpenLab CDS에는 신호 대 잡음비 계산에 대한 다양한 옵션이 있습니다. 알고리즘과 노이즈 범위를 모두 선택할 수 있습니다.

6 시그마 또는 RMS 분석법

신호 대 잡음비는 다음 공식을 사용하여 계산됩니다.

그림 신호 대 잡음비

피크 대 피크 또는 ASTM 분석법

신호 대 잡음비는 다음 공식을 사용하여 계산됩니다.

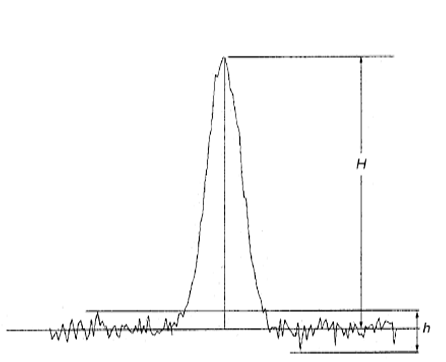

S/N = 2H/h

위치

H	규정된 기준 용액으로 얻은 크로마토그램에 관련된 성분에 해당하는 피크의 높이입니다.
h	주입 또는 바탕 적용 후 얻은 크로마토그램에서 바탕선으로부터 가장 큰 노이즈 변동의 절대값으로, 규정된 기준 용액으로 얻은 크로마토그램에서 피크의 절반 높이에서 폭의 20배에 해당하는 거리에서 관찰되고 이 피크가 발견되는 지점 주위에 동일하게 위치합니다. 유럽 약전의 정의에 따르면 신호 대 잡음비는 바탕 기준 신호와 S/N 비율이 계산되는 피크가 포함된 시간 범위에 걸쳐 계산된 노이즈에 대해 계산됩니다.

노이즈 범위

노이즈는 다음 시간 영역 및 신호에 대해 계산할 수 있습니다.

• 바탕 기준 신호에서 자동으로 결정된 시간 영역 절반 높이에서 피크 폭의 20배에 해당하는 노이즈 범위.

• 동일한 신호 또는 바탕 기준 신호에서 자동으로 결정된 시간 영역 절반 높이에서 피크 폭의 n배에 해당하는 노이즈 범위

• 동일한 신호 또는 바탕 기준 신호에서 고정된 시간 영역

• 동일한 신호 또는 바탕 기준 신호에서 피크 시작 또는 끝을 기준으로 한 시간 영역

자동으로 결정된 시간 영역은 다음 알고리즘 중 하나에 따라 계산됩니다.

• 기준 신호가 충분히 길지 않은 경우

  (EndTime - StartTime < N*W₅₀)

  • StartTime = 신호의 시작 시간

  • EndTime = 신호의 종료 시간

    N = 피크의 절반 높이에서 폭의 배수(약전에 따라 5~20 사이)

• 기준 신호가 충분히 길지만 피크가 시작 시간에 너무 가깝게 위치한 경우

  (t_R-(N/2)*W₅₀ < 기준 신호의 시작 시간)

  • StartTime = (기준 신호의) 시작 시간

  • EndTime = StartTime + 20*W₅₀

• 기준 신호가 충분히 길지만 피크가 종료 시간에 너무 가깝게 위치한 경우

  (t_R+(N/2)*W₅₀ > 기준 신호의 시작 시간)

  • EndTime = (기준 신호의) 종료 시간

  • StartTime = EndTime - N*W₅₀

• 기준 신호가 충분히 길고 피크가 기준 신호의 시작 시간 및 종료 시간으로부터 충분히 멀리 떨어져 있는 경우

  (t_R-(N/2)*W₅₀ > starttime, t_R+(N/2)*W₅₀ < endtime)

  • StartTime = t_R - (N/2)*W₅₀,

  • EndTime = t_R + (N/2)*W₅₀

여기에서

t_R는 머무름 시간입니다,

W₅₀는 절반 높이에서 피크 너비입니다.

N은 피크의 절반 높이에서 폭의 배수입니다(약전에 따라 5~20 사이).
