주입의 확대/축소 및 전환

다음 예시에서 두 개의 실행을 차례로 볼 수 있습니다. 첫 번째 실행 그래프에 적용하는 확대/축소는 두 번째 실행으로 전환할 때 유지됩니다.

모든 예시는 크로마토그램과 함께 표시되지만 UV 스펙트럼에도 적용됩니다.

동일한 신호를 가진 다른 시료

두 시료의 경우, 신호 DAD1A와 DAD1B가 기록되었습니다. 첫 번째 시료의 경우, 다른 피크가 확대/축소되었습니다. 약 2.2분에서의 피크는 신호 DAD1A에서 나타나고, 약 4.8분에서의 피크는 신호 DAD1B에서 나타납니다.

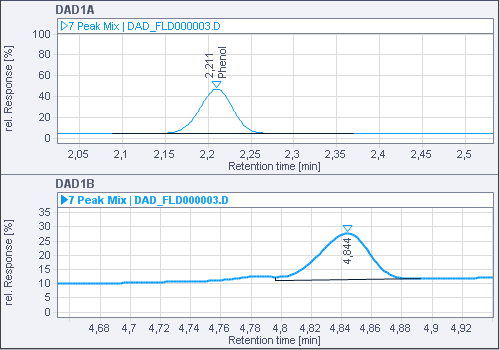

첫 번째 시료의 크로마토그램, 신호 DAD1A와 DAD1B
그림 첫 번째 시료의 크로마토그램, 신호 DAD1ADAD1B

두 번째 시료의 경우, 동일한 신호가 기록되었습니다. 확대/축소된 영역은 두 번째 시료를 선택한 후에도 유지됩니다.

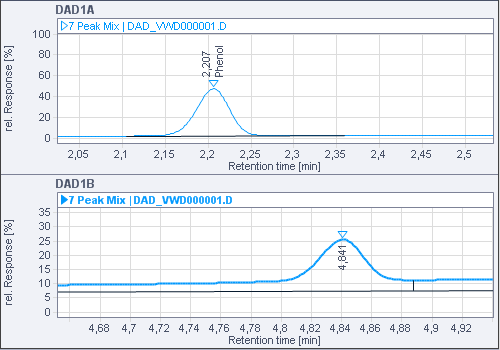

두 번째 시료의 크로마토그램, 신호 DAD1A와 DAD1B, 동일한 확대/축소
그림 두 번째 시료의 크로마토그램, 신호 DAD1ADAD1B, 동일한 확대/축소

다른 신호를 가진 다른 시료

이 예시에서, 신호 DAD1C와 VWD1A는 첫 번째 시료에 대해 표시됩니다. 두 신호 모두에서, 단일 피크가 확대/축소되었습니다.

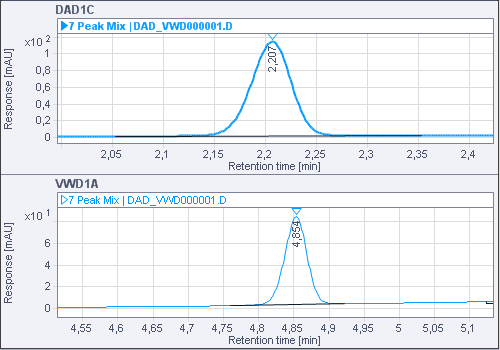

첫 번째 시료의 크로마토그램, 신호 DAD1C와 VWD1A
그림 첫 번째 시료의 크로마토그램, 신호 DAD1CVWD1A

두 번째 시료의 경우, 신호 DAD1C와 FLD1A가 표시됩니다. 확대/축소는 신호 DAD1C에 대해 유지되는데, 두 시료에 대해 동일하기 때문입니다. 신호 FLD1A는 확대/축소 없이 표시됩니다.

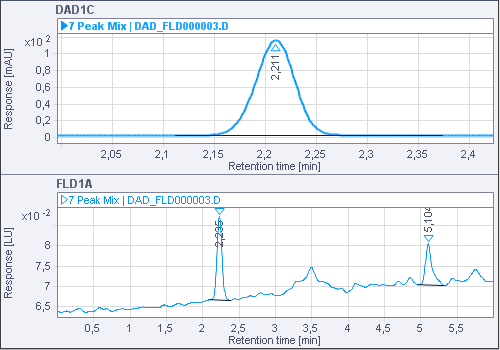

두 번째 시료의 크로마토그램, 신호 DAD1C와 FLD1A
그림 두 번째 시료의 크로마토그램, 신호 DAD1CFLD1A

신호는 다르지만 검출기 유형은 동일함

이 예시에서, 신호 DAD1A와 DAD1B가 탐색 창의 신호 선택 영역에서 선택됩니다. 그러나 첫 번째 시료의 경우 신호 DAD1A만 사용할 수 있고, 두 번째 시료의 경우 신호 DAD1B만 있습니다. 확대/축소는 첫 번째 시료의 크로마토그램에 적용되었습니다.

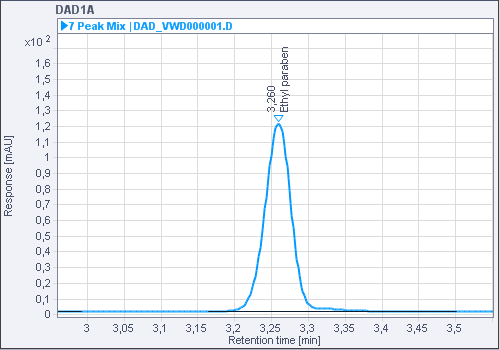

첫 번째 시료의 크로마토그램, 신호 DAD1A
그림 첫 번째 시료의 크로마토그램, 신호 DAD1A

두 번째 시료가 선택되면, 애플리케이션은 신호가 동일한 검출기 유형으로부터 온다는 것을 알아차리고 확대/축소된 영역을 유지합니다.

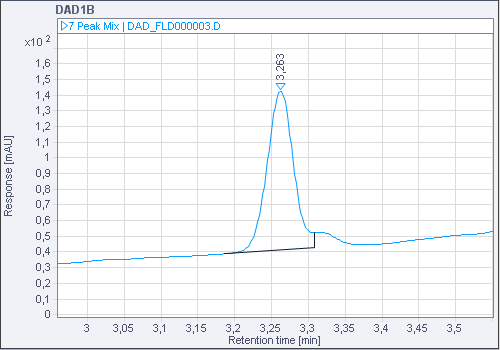

두 번째 시료의 크로마토그램, 신호 DAD1B(동일한 검출기 유형), 확대/축소 유지됨
그림 두 번째 시료의 크로마토그램, 신호 DAD1B(동일한 검출기 유형), 확대/축소 유지됨
×
