표시된 곡선의 데이터

결합된 검량 곡선은 시퀀스를 처리하는 동안 축적됩니다. 시퀀스에 여러 검량 표준물질이 있는 경우 화합물 양을 계산하기 위한 결합된 검량 곡선 방정식이 처리 중에 변경됩니다. 최종 결합된 검량 곡선 및 방정식은 처리에 사용한 분석법에 저장됩니다.

결합된 검량 곡선 창에는 시료 처리 시 사용 가능했던 결합된 검량 곡선이 표시됩니다. 전체 시퀀스를 처리한 후 시료를 검토하는 경우에도 해당 지점에서 사용 가능한 결합된 검량 곡선을 볼 수 있습니다. 예를 들어 표준물질 2개, 시료 2개, 표준물질 1개, 마지막으로 다시 시료 1개로 구성된 시퀀스가 있습니다. 처음 2개의 시료에 대한 결합된 검량 곡선에는 포인트 2개가 표시되고 마지막 시료에 대한 결합된 검량 곡선에는 포인트 3개가 표시됩니다.

검량 표준물질을 선택하면 전체 검량 표준물질 세트에 대한 곡선이 표시됩니다. 이 예에서는 첫 번째 검량 표준물질을 선택하면 포인트 2개가 있는 결합된 검량 곡선이 표시됩니다.

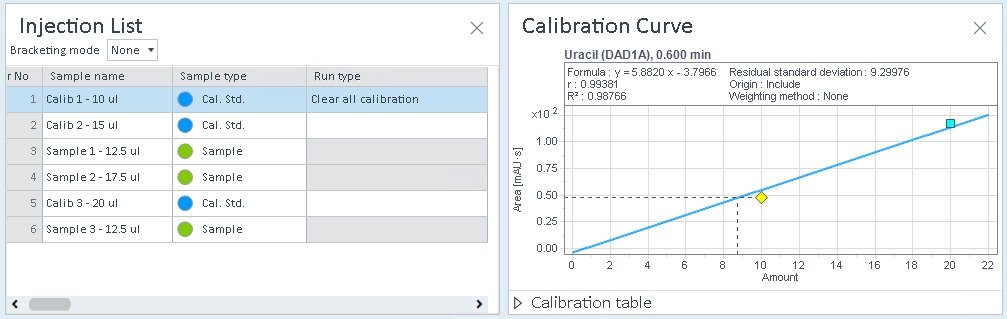

그림 두 개의 검량 표준물질이 포함된 첫 번째 세트의 결합된 검량 곡선, 첫 번째 표준물질 선택

그림 최종 결합된 검량 곡선, 하나의 검량 표준물질이 포함된 마지막 세트 선택

(검량 표준물질을 수동으로 적분하거나, 화합물을 수동으로 할당하거나, 선택한 검량 표준물질만 재처리하여) 검량점의 값을 수동으로 변경하는 경우 일관된 결과를 얻으려면 동일한 분석법에 연결된 모든 주입을 재처리하거나 재검증해야 합니다.

기존 검량점만 비활성화하거나 활성화하는 경우 결합된 검량 곡선이 자동으로 업데이트됩니다. 자세한 내용은 검량점 비활성화 또는 활성화를 참조하십시오.

주입 목록 창의 실행 유형 값에 따라 이전 처리의 검량 정보가 고려될 수 있습니다.

버전 2.5 이하의 OpenLab CDS 데이터

OpenLab CDS 버전 2.5 이하로 수집 및 처리된 결과 세트의 경우: 모든 개별 검량 표준물질에 대해 중간 결합된 검량 곡선이 표시됩니다. 위의 예(그림:최종 결합된 검량 곡선)에서 첫 번째 검량 표준물질을 선택하면 곡선에 한 포인트만 표시됩니다.

OpenLab CDS 버전 2.5 이하로 수집 및 처리된 결과 세트를 재처리하는 경우: 마지막 주입의 곡선에서 비활성화된 모든 검량점은 모든 다른 주입에서 공유되는 곡선에서 비활성화됩니다. 감사 추적 항목은 재처리로 인해 검량점 상태가 변경되었음을 나타냅니다.

버전 2.5 이하에서 결과 세트를 소스 위치와 다른 위치로 가져온 경우: 이러한 결과 세트를 처리할 때 이 결과 세트에 있는 검량 표준물질에 해당하는 포인트는 이전 위치에 해당하는 한 포인트 및 새 위치에 해당하는 한 포인트와 중복됩니다. 이러한 중복을 방지하려면 첫 번째 주입에 대한 주입 목록에 실행 유형 모든 캘리브레이션 지우기를 추가합니다.

프로젝트 옵션 '각 주기가 끝날 때 검량 처리'

제어판에서 프로젝트 옵션 각 주기가 끝날 때 검량 처리의 확인란을 선택할 수 있습니다.

• 확인란 선택 취소됨(기본 설정):

  이 설정으로 데이터를 수집하고 데이터 분석에서 데이터를 로드하면 모든 개별 검량 표준물질에 대해 중간 결합된 검량 곡선이 표시됩니다. 이는 버전 2.5 이하의 데이터에 대해서와 동일한 동작입니다. 그러나 데이터를 처리하면 전체 검량 표준물질 세트에 대한 곡선이 표시됩니다.

  이 옵션을 사용하면 수집하는 동안 각 단일 주입 후 결과가 보고되는 기존 워크플로를 유지할 수 있습니다.

• 확인란 선택됨:

  수집 중에 이미 검량 표준물질 세트에 대해 결합된 검량 곡선이 계산됩니다. 검량 표준물질 세트에 대한 결과 처리 및 보고서 인쇄는 이 세트의 모든 검량 실행이 완료될 때까지 지연됩니다. 중간 결합된 검량 곡선은 없습니다.
