OpenLab ChemStation과의 비교

OpenLab ChemStation에서는 임계값을 고정 값 또는 임계값 곡선 유형으로 사용할 수 있는 다양한 임계값 계산 유형이 있습니다. 고정 임계값은 피크에 걸친 노이즈 기여도의 변화를 고려하지 않습니다. 따라서 OpenLab CDS v2.x에서는 모든 데이터 포인트에 대해 이 임계값이 자동으로 계산되어 임계값 곡선으로 이어집니다. 그런 다음 감도 백분율을 사용하여 분석의 선명도를 조정합니다.

새로운 플롯은 ChemStation에서와 동일한 정보를 표시하지만 더 편리한 방식으로 표시됩니다. 기존 임계값 곡선 대신 임계값과 기존 임계값 곡선의 차이(델타)의 로그 값을 표시합니다. 이렇게 하면 플롯의 빨간색 부분과 녹색 부분 사이의 경계인 평평한 선이 생성됩니다. 임계값을 초과하는 모든 포인트는 녹색 면적(검은색 점)에 있고 임계값을 초과하는 모든 포인트는 빨간색 면적(흰색 점)에 있습니다.

ChemStation과 비교하면 좋은 부분과 나쁜 부분이 뒤집혀 있습니다. 양호(녹색)는 상단에, 불량(빨간색)은 하단에 있습니다. 녹색 면적의 임계값 선과의 거리가 클수록 좋은 값입니다. 곡선 아래의 빨간색 면적의 거리가 클수록 나쁩니다.

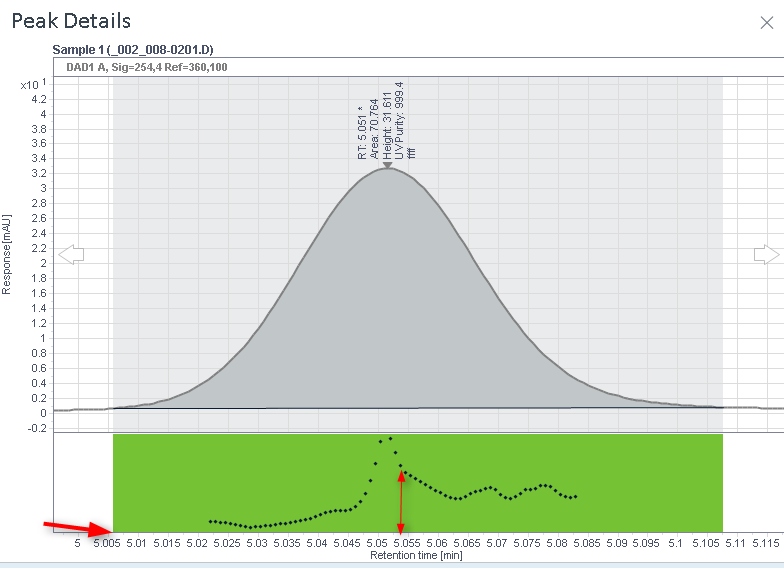

모든 값이 임계값을 초과하는 경우 임계값 선이 플롯의 맨 아래에 있습니다:

다음 예는 OpenLab CDS ChemStation edition 유사성 곡선(유사성 곡선이 역방향으로 표시됨)과 유사한 기존 순도 플롯과 OpenLab CDS v2.x 유사성 곡선 간의 차이점을 보여 줍니다.

순수 피크

위치

	서로 다른 감도에서의 유사성 곡선과 계산된 임계값 곡선의 개략도
	유사성 곡선의 데이터 분석 보기

노이즈 값이 높은 순수 피크

위치

	서로 다른 감도에서의 유사성 곡선과 계산된 임계값 곡선의 개략도
	유사성 곡선의 데이터 분석 보기

불순한 피크

위치

	서로 다른 감도에서의 유사성 곡선과 계산된 임계값 곡선의 개략도
	50% 감도에서의 유사성 곡선과 로그 임계값 선에 대한 데이터 분석 보기

요약

임계값 곡선 유형 분석법만 OpenLab CDS v2.x와 OpenLab CDS ChemStation Edition 간에 비교할 수 있으며, 나머지 차이점은 OpenLab CDS v2.x에서는 피크 시작과 피크 종료 시 기준 배경 노이즈가 자동으로 선택되고 감도는 OpenLab CDS ChemStation Edition에서 사용할 수 없는 추가 요소라는 점입니다.

기본 감도 50%를 사용하는 경우 두 크로마토그래피 데이터 시스템의 알고리즘은 동일하지만 서로 다른 노이즈 기준으로 인해 결과가 달라질 수 있습니다. 감도를 높이거나 낮추면 임계값 곡선 프로필이 OpenLab CDS ChemStation Edition 임계값 곡선과 비교하여 변경됩니다.
