신호별 적분 파라미터 구성

준비

• 설명된 대로 절차를 수행하려면 처리 방법 > 적분 파라미터 편집 권한이 필요합니다. 권한은 제어판에서 구성됩니다.

• 프로젝트에서 분석법 승인을 시행하는 경우 분석법 상태는 일반이어야 합니다. 자세한 내용은 분석법 승인을 참조하십시오.

1. 탐색 창의 분석법에서, 편집하려는 처리 방법을 선택합니다.

2. 처리 방법 창에서 적분기 이벤트 > 표준 노드를 선택합니다.

3. 신호에서 특정한 적분 파라미터를 구성하려는 신호를 선택합니다.

4. 신호별 이벤트 사용 확인란을 선택합니다.

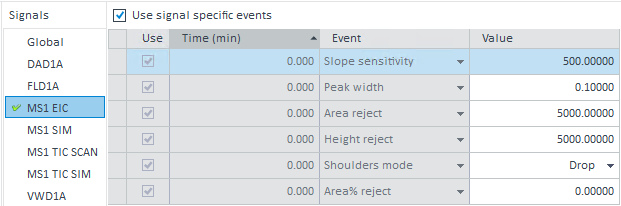

   표준 적분기 이벤트가 포함된 테이블이 표시되고, 신호 이름 앞의 체크 표시는 신호별 설정이 있음을 나타냅니다. 이제 선택한 신호에 대해 이러한 파라미터를 구성할 수 있습니다.



5. 하나의 신호에서 다른 신호로 모든 적분기 이벤트를 복사하려면 소스 신호를 마우스 오른쪽 버튼으로 클릭한 다음 모든 적분기 이벤트 복사 대상을 선택하고 표적 신호를 선택합니다.

6. 신호별 설정을 제거하려면 확인란을 선택 해제합니다.

   글로벌 파라미터는 제공된 신호에 사용됩니다.
