스펙트럼 추출 도구로 UV 스펙트럼 추출

스펙트럼 추출 도구의 동작은 구성할 수 있습니다. 동작을 변경하려면 크로마토그램 창에서 을 클릭하고 스펙트럼 추출 섹션에서 설정을 조정합니다. 다음 절차에서는 모든 옵션이 활성화되어 있습니다.

준비

• 수동 UV 스펙트럼 추출을 지원하는 처리 방법(분석법 구성 3D UV 정량 또는 LC/MS 시료 순도)에 주입이 연결됩니다.

• 설명된 대로 절차를 수행하려면 데이터 처리 > 수동 스펙트럼 추출 수행 권한이 필요합니다. 권한은 제어판에서 구성됩니다.

1. 배경 스펙트럼을 자동으로 감산하는 방법: 처리 방법에서 추출 > 스펙트럼 노드(UV 탭)를 선택하고 배경 모드 설정을 조정합니다.

   • 임의 스펙트럼 아래의 배경 모드는 피크 외부에서 추출하는 스펙트럼에 영향을 미칩니다.

   • 피크 스펙트럼 아래의 배경 모드는 피크 시작과 피크 끝 사이에서 추출하는 스펙트럼에 영향을 줍니다.

2. 크로마토그램 창의 도구 모음에서 을 클릭하여 스펙트럼 추출 도구를 활성화합니다.

3. 크로마토그램 위로 마우스를 이동합니다. 예를 들어 커서를 피크 정점이나 바탕선 위로 이동하면 커서가 동적으로 변경됩니다.



   그림 피크 정점에서의 스펙트럼 추출 커서

4. 크로마토그램에서 필요한 위치를 클릭합니다.

   또는: 시간 범위에 대한 평균 스펙트럼을 추출하려면 필요한 범위 위에서 커서를 클릭하고 드래그합니다.

5. 확인 메시지가 표시되면 을 클릭하거나 ENTER를 눌러 스펙트럼 추출을 확인합니다. 크로마토그램 특성에서 해당 확인란을 선택 취소한 경우 확인 없이 스펙트럼 추출이 수행됩니다.

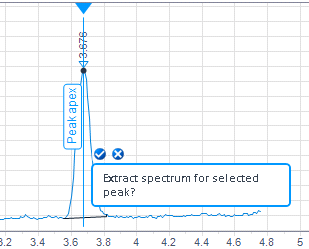

   피크 정점에서의 확인 대화 상자

   선택한 시점에서의 확인 대화 상자

   추출된 스펙트럼은 UV 스펙트럼 창에 표시됩니다.

   감산에 사용된 시점 또는 시간 범위는 스펙트럼 이름에 표시됩니다.

   추출된 스펙트럼은 주입 트리의 개별 주입에 대한 세부 정보 아래에 나열됩니다.



6. 데이터를 저장합니다.

   추출된 스펙트럼은 데이터와 함께 저장됩니다.
