적분기 이벤트를 그래픽으로 변경

적분기 이벤트를 다양한 방법으로 변경할 수 있습니다.

• 연결된 처리 방법에서 값을 편집하여

• 크로마토그램에 이벤트를 표시하고 마우스로 이동하여 그래픽으로

이 절차는 적분기 이벤트를 그래픽으로 변경하는 방법에 대해 설명합니다.

준비

• 설명된 대로 절차를 수행하려면 처리 방법 > 적분 파라미터 편집 권한이 필요합니다. 권한은 제어판에서 구성됩니다.

• 프로젝트에서 분석법 승인을 시행하는 경우 분석법 상태는 일반이어야 합니다. 자세한 내용은 분석법 승인을 참조하십시오.

1. 크로마토그램 특성 에서 필요한 설정을 하는 방법:

   적분기 이벤트 페이지에서 다음 확인란을 선택합니다.

   • 시간 초과 이벤트 표시

   • 초기 이벤트 표시

   • 시간 초과 이벤트 편집

   • 명령 힌트 표시

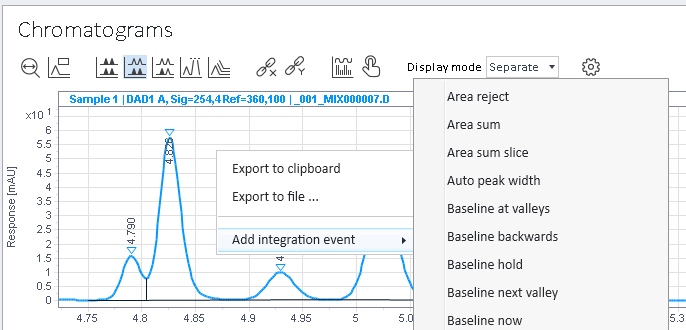

2. 이벤트를 추가하려는 머무름 시간에서 가까이 있는 크로마토그램을 마우스 오른쪽 버튼으로 클릭한 다음 적분기 이벤트 추가를 선택합니다.



   특정한 적분기 이벤트가 있는 다양한 신호의 여러 오버레이된 크로마토그램이 그래프에 표시되면 상황에 맞는 메뉴에서 관련 신호를 선택할 수도 있습니다. 다양한 분석법을 사용하는 크로마토그램이 표시되면 관련 분석법을 선택할 수 있습니다.

3. 새 적분기 이벤트에 대한 값을 제공하고 를 클릭하여 확인합니다.



   적분기 이벤트가 연결된 분석법에 추가되고 크로마토그램에 표시됩니다.

마우스를 사용하여 적분기 이벤트 이동

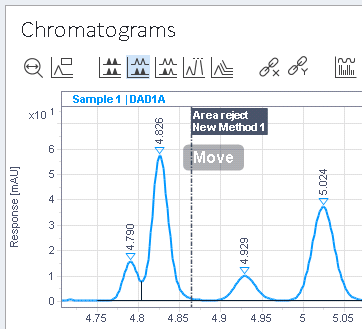

1. 기존 적분기 이벤트의 점선 위로 마우스를 이동합니다.

   마우스 커서가 양방향 화살표로 변합니다. 명령 힌트 이동이 표시됩니다.



2. 새 위치로 적분기 이벤트를 끕니다.

   이벤트 유형에 따라 시작 시간, 종료 시간, 전체 이벤트 또는 이들 각각을 개별적으로 이동할 수 있습니다.

적분기 이벤트의 값 편집

1. Ctrl 키를 누른 상태에서 기존 적분기 이벤트 위로 마우스를 이동합니다.

   명령 힌트 클릭하여 값 편집이 표시됩니다.

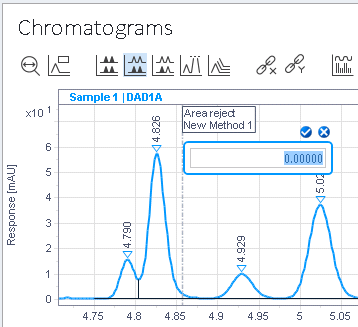

2. 적분기 이벤트를 클릭하고 새 값을 입력합니다.

3. 를 클릭하여 확인하거나 를 클릭하여 취소합니다.

   새 값을 확인한 후에는 새 값이 연결된 분석법에서도 설정됩니다.
