스펙트럼 디콘볼루션 레이아웃

스펙트럼 디콘볼루션 워크플로의 경우 데이터 분석의 레이아웃 섹션에 있는 스펙트럼 디콘볼루션 레이아웃을 사용합니다. 이 레이아웃에는 다음과 같은 창이 있습니다.

• 크로마토그램 창 - 결과 레이아웃에도 표시되는 크로마토그램 창입니다. 이 창을 사용하여 MS 스펙트럼을 추출할 피크를 선택합니다.

• MS 스펙트럼 창 - 결과 레이아웃에도 디콘볼루션에 대한 수정 사항이 있는 MS 스펙트럼 창입니다. 스펙트럼 디콘볼루션 레이아웃에서 이 창에는 디콘볼루션을 실행하거나 MS 스펙트럼에 대한 디콘볼루션 결과를 제거할 수 있는 추가적인 상황에 맞는 메뉴 명령이 있습니다.

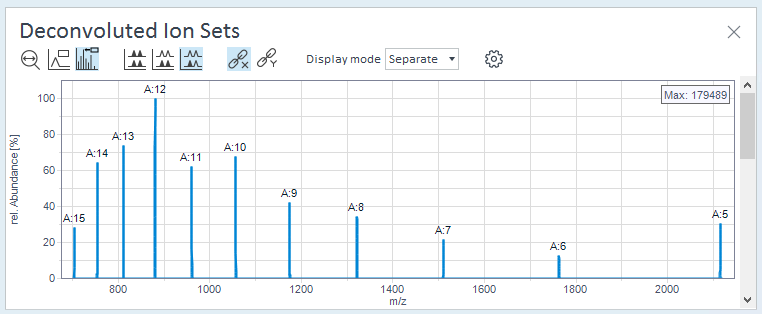

• 디콘볼루션된 이온 세트 - 이 창에는 각 성분의 다중 하전된 분석물질 이온이 표시됩니다. 창은 분리 모드와 오버레이 모드 모두에서 볼 수 있습니다. 불일치 피크 표시 분석법 설정을 선택하면 성분의 일부가 아닌 이온은 회색으로 표시된 마지막 이온 세트로 이온 세트 창에 포함됩니다.

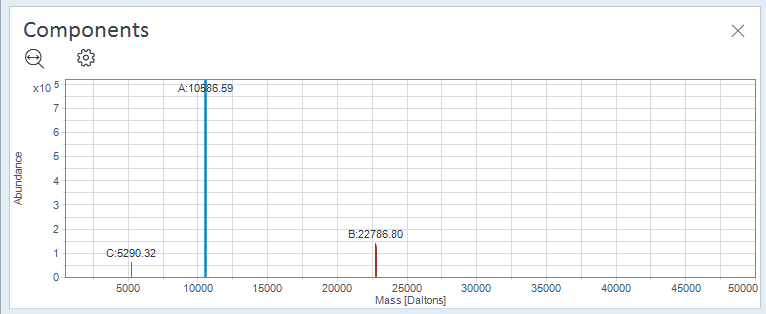

• 성분 - 이 창에는 식별된 모든 성분의 존재비와 질량 [달톤]이 표시됩니다.

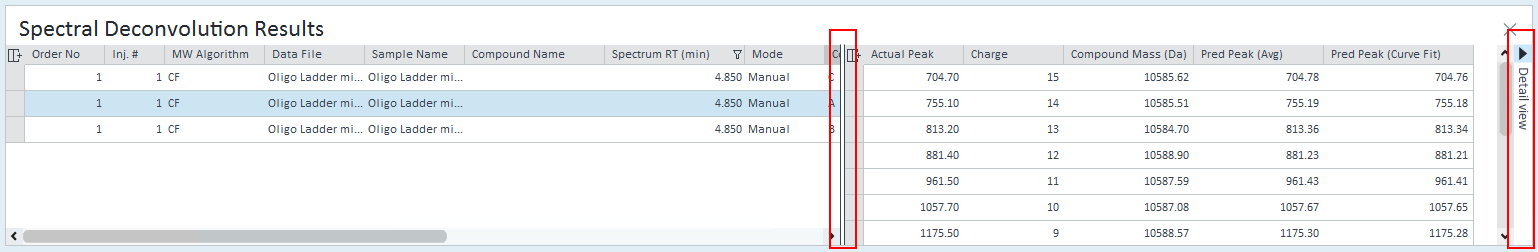

• 스펙트럼 디콘볼루션 결과 - 이 테이블에는 알고리즘이 중점 주입의 스펙트럼에서 발견한 모든 성분이 나열됩니다. 이 테이블에는 중점 주입 및 모든 고정 주입에 대한 결과가 포함되어 있습니다.

  선택한 행에 대해 해당 성분의 다중 하전된 분석물질 이온이 결과 테이블의 오른쪽에 있는 세부 테이블에 나열됩니다. 기본 테이블과 세부 테이블을 확장하거나 축소하려면 테이블 중앙에 있는 분배기를 드래그합니다. 세부 테이블을 숨기려면 테이블 오른쪽에 있는 화살표를 클릭합니다.

  테이블 보기를 조정하려면 컬럼 선택기를 사용하거나 컬럼을 새 위치로 드래그합니다(테이블 보기 조정 참조). 신호 이름, 스펙트럼 RT, 성분 및 질량 컬럼을 필터링하려면 필터 아이콘 을 클릭하고 (사용자 정의)를 클릭합니다.
