배율 옵션과 표시 모드

다음 예시는 두 개의 신호가 포함된 용매 피크를 보여주며, 이 경우 한 개의 신호가 다른 신호보다 훨씬 더 높습니다. 다음 그림은 분리 및 오버레이됨 표시 모드 간 비교를 보여줍니다. 그러나 처음에는 별도 창에 나중에는 일반 창에 신호가 표시되는 모든 시나리오에 동일한 원리가 적용됩니다.

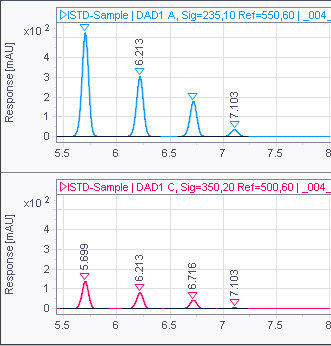

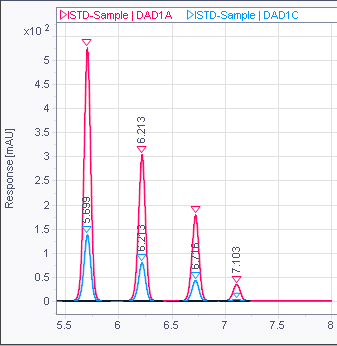

모든 신호 동일한 스케일(글로벌)

두 그래프 모두 동일한 신호 배율을 사용합니다. 아래쪽 신호가 전체 화면을 채우지는 않습니다.

분리	오버레이됨

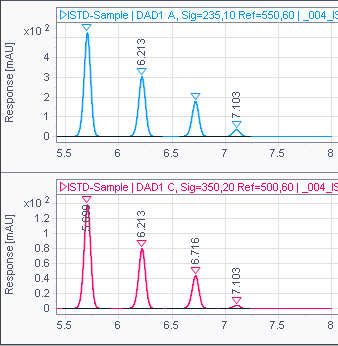

모든 신호 동일한 스케일(창 기준)

그래프가 별도로 표시되면 각 그래프는 자체 신호 최대값에 따라 개별적으로 크기가 조정됩니다. 오버레이한 그래프로 표시되면, 신호는 동일한 스케일을 사용합니다.

분리	오버레이됨

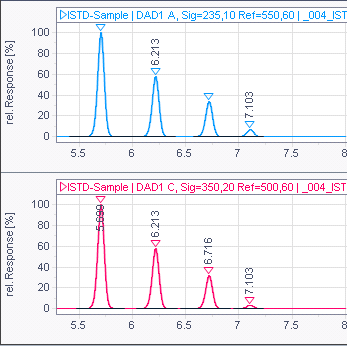

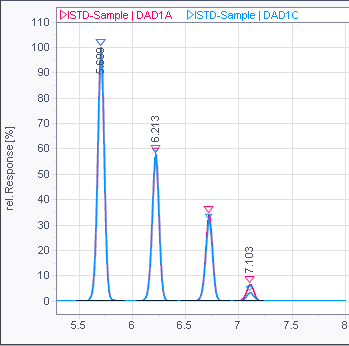

상대 전체 스케일

각 신호는 자체 신호 최대값(100%)을 사용하여 표시됩니다.

분리	오버레이됨
