X축 확대/축소 및 연결

여러 그래프 중 하나를 확대/축소한 다음 해당 X축을 연결하면 확대/축소 영역이 다른 그래프에도 적용됩니다. 다음 예시는 배율 옵션 모든 신호 동일한 스케일(글로벌)을 사용하는 크로마토그램과 함께 표시됩니다. 이는 UV 스펙트럼과 MS 스펙트럼에도 적용됩니다.

X축 연결과 하나의 피크로 확대/축소

이 예시에서는 두 개의 신호가 하나의 시료에 대해 나타납니다. 두 그래프의 X축은 피크 중 하나를 확대하기 전에 연결되었습니다.

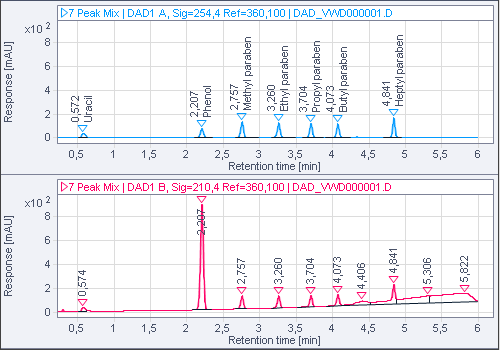

그림 두 신호가 있는 시료, 연결된 X축, 확대/축소 전

첫 번째 그래프에서 피크 중 하나를 확대한 후: X축이 연결되면 두 번째 그래프의 X축이 동일한 확대/축소된 영역으로 자동으로 조정됩니다.

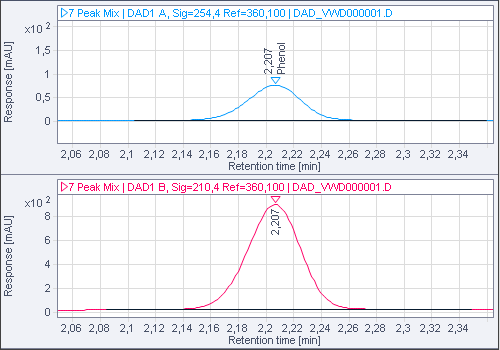

그림 두 신호가 있는 시료, 연결된 X축, 하나의 피크 확대 후

다른 피크를 확대/축소

이 예시에서는 X축을 연결하기 전에 두 신호에서 서로 다른 피크가 확대되었습니다.

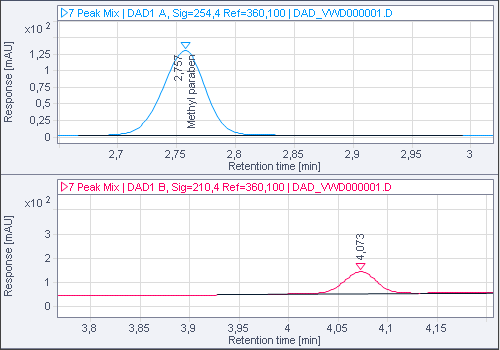

그림 두 신호, X축 연결되지 않음, 서로 다른 피크 확대

X축을 연결한 후 애플리케이션은 두 신호 모두에 대한 최소 일반 확대/축소된 영역을 사용합니다.

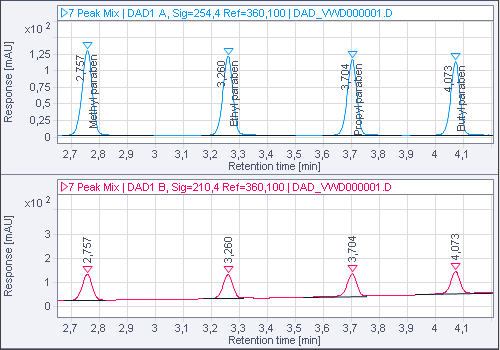

그림 두 신호, X축 연결 후: 최소 일반 확대/축소된 영역
