숄더 검출 튜닝

적분 옵티마이저는 피크 숄더를 찾는 데 도움이 됩니다. 다음과 같이 파라미터를 조정합니다.

1단계에서: 크로마토그램 특성화

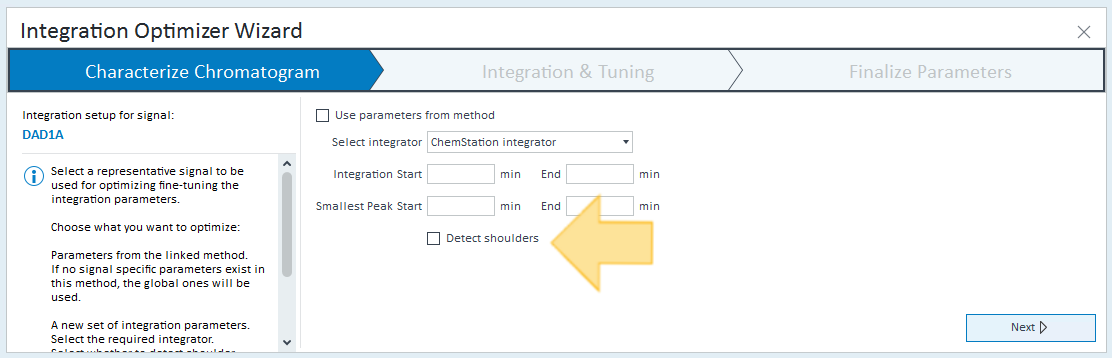

숄더 검출을 활성화하려면 숄더 검출 확인란을 선택합니다. 다음과 같은 경우에 사용할 수 있습니다.

• 새 적분 파라미터 세트를 생성합니다

  및

• ChemStation 적분기를 사용합니다

2단계에서: 적분과 튜닝

숄더 검출을 선택하면 적분 옵티마이저가 다음과 같은 파라미터를 제안합니다.

• 피크 폭: 가장 작은 피크에 대한 시간 범위를 정의한 경우 제안된 피크 폭에 대해 가장 작은 피크의 높이뿐만 아니라 폭도 고려됩니다.

• 피크 제한 기준: 검출된 숄더 수를 최적화하려면 면적 제한 값을 조정합니다. 면적 제한은 예비 근사치를 기반으로 중요하지 않은 숄더를 제거하기 위해 알고리즘에서 사용합니다. 초기 이벤트를 참조하십시오.

• 피크 분리 모드: 드롭으로 설정합니다.

  다른 피크 분리 모드를 선택하면 숄더 모드와 탄젠트 스킴 모드가 모두 해당 값(드롭 및 스트레이트, 둘 다 가우시안, 둘 다 새 지수 또는 탄젠트 및 스트레이트)으로 변경됩니다.

• 스킴 비율: 처음에는 0으로 설정되어 숄더 검출만 활성화됩니다. 따라서 라이더 피크는 피크 분리 모드와 관계없이 드롭 라인으로 분리된 개별 피크로 적분됩니다.

  스킴 비율을 높이면 꼬리 피크 스킴 높이 비율과 전면 피크 스킴 높이 비율이 모두 해당 값으로 자동 설정됩니다.

• 두 가지 숄더 검출 이벤트: 신호에 따라 0.000분에서 끄기로 설정하고 약 2분 후에 켜기로 설정합니다. 켜기 이벤트를 숄더와 관련된 피크의 전면으로 이동합니다. 숄더가 더 이상 관련이 없을 때 필요에 따라 다른 끄기 이벤트를 추가합니다. 이벤트를 추가하거나 이동하려면 크로마토그램에서 시간 초과 이벤트 튜닝을 참조하십시오.

참고

사용자가 단계 간에 이동할 때와 마법사를 다시 시작할 때에도 적분 옵티마이저는 피크 분리 모드 및 스킴 비율 파라미터를 기억합니다.

3단계에서: 파라미터 확정

적분기 이벤트 테이블에서 각 적분 파라미터를 개별적으로 조정할 수 있습니다(적분기 이벤트 테이블을 사용하여 튜닝 참조).

참고

고급 섹션에서 바탕선 보정 모드는 최적화된 숄더 검출을 위해 고급+로 설정됩니다.
