크로마토그램
무엇을 하고 싶으세요?
사용자 정의 배율
사용자 정의 배율 적용 확인란을 선택하여 이 대화 상자의 옵션을 사용합니다. 사용자 정의 배율이 적용되면 시스템은 신호의 일부만 표시하고 신호의 이 일부를 전체 크로마토그램으로 간주합니다. 다음 기능이 영향을 받습니다.
축소: 사용자 정의 배율이 허용하는 한도에서만 축소할 수 있습니다.
자동 스케일 적용: 사용자 정의 배율 설정이 적용됩니다. 시스템은 신호의 결과 부분을 표시합니다.
개요 창 표시: 개요 창에는 사용자 정의 배율의 결과인 크로마토그램의 일부가 포함됩니다.
다음 설정 중에서 선택할 수 있습니다.
n 번째로 큰 피크의 분획으로 확장
시스템은 n 번째로 큰 적분된 피크를 찾으며, 이때 크다는 것은 높이나 면적을 의미할 수 있습니다. 사용자 정의 배율은 최소 신호값과 이 피크의 높이에 의해 정의됩니다. 분획 파라미터를 사용하면 사용자 정의 배율에 대한 표적 피크 높이의 분획 부분을 사용할 수 있습니다. 예를 들어, 분획 값을 50% 또는 200%로 설정할 수 있습니다.
이 옵션은, 예를 들어, 용매 피크가 적분되지 않은 GC 크로마토그램에 유용할 수 있습니다. n 번째로 큰 피크 무시 옵션을 사용하면 시스템은 용매 피크를 무시하지 않습니다. 왜냐하면 용매 피크는 적분되지 않아 피크로 인식되지 않기 때문입니다. 이 예시에서는 첫 번째 적분된 피크로 확장하는 것이 가장 적절한 옵션입니다.
n 번째로 큰 피크 무시
시스템은 적분된 모든 피크의 신호 최대값을 평가합니다. n 번째로 큰 피크가 무시됩니다. 나머지 크로마토그램의 최소 및 최대 데이터 값만 사용자 정의 배율을 정의하는 데 사용됩니다.
이 옵션은, 예를 들어, GC 크로마토그램에 유용할 수 있습니다. 이때 용매 피크는 적분되며 시료 피크는 용매 피크의 숄더에 위치합니다. 또한 전체 바탕선이 올라오거나 크게 내려갈 경우 유용할 수 있습니다.
바탕선으로 확장(즉, 식별된 모든 피크 무시)
시스템이 적분된 모든 피크를 무시합니다. 바탕선 신호만 사용자 정의 배율에 대해 간주됩니다.
이 옵션은 바탕선 검사에 유용하거나, 적분되어야 했지만 적분되지 않은 식별되지 않은 피크가 있는지 점검하는 데 유용합니다.
크로마토그램 누적
누적 크로마토그램 표시 확인란을 선택하여 오버레이한 크로마토그램을 오프셋과 함께 표시합니다. 다음 설정을 사용할 수 있습니다.
시간 오프셋: 시간 축의 오프셋 값
감응 오프셋: 감응 축의 오프셋 값
누적 모드에서 피크 주석 숨기기: 누적 모드에서 크로마토그램을 표시할 때 머무름 시간 또는 화합물 이름과 같은 피크 주석을 표시할 것인지 숨길 것인지 여부를 선택합니다.
표시 옵션
|
그리드선 표시 |
확인란을 선택 해제하여 크로마토그램의 그리드선을 숨깁니다. |
|
표시할 패널 수 |
크로마토그램 창에서 동시에 볼 수 있는 패널 수를 정의합니다. 제공된 수보다 더 많은 패널을 사용할 수 있는 경우, 스크롤 바가 추가됩니다. |
피크 채우기
|

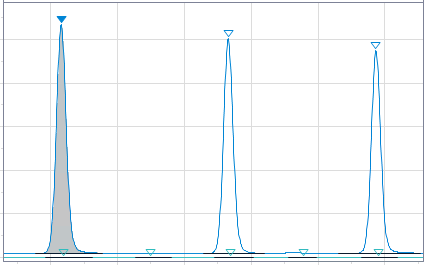

선택한 피크를 채워진 상태로 표시 |
선택한 피크가 미디엄 그레이 색상으로 채워진 상태로 표시됩니다.
|
|

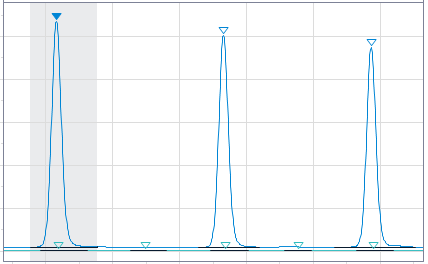

선택한 피크의 시간 범위 강조 표시 |
선택한 피크의 시간 범위가 연한 회색 배경으로 표시됩니다.
|
