등흡광 플롯

무엇을 하고 싶으세요?

• 등흡광 플롯의 다른 그래프 고정 및 비교

• 추출 파라미터를 처리 방법에 저장

• 등흡광 플롯 확대/축소 및 배율 조정

• 그래프의 확대/축소된 섹션 이동

• 창 비율 변경

• 다른 띠너비 사용

• 등흡광 플롯, 크로마토그램 또는 스펙트럼 내보내기

• 등흡광 플롯에서 색상 조정

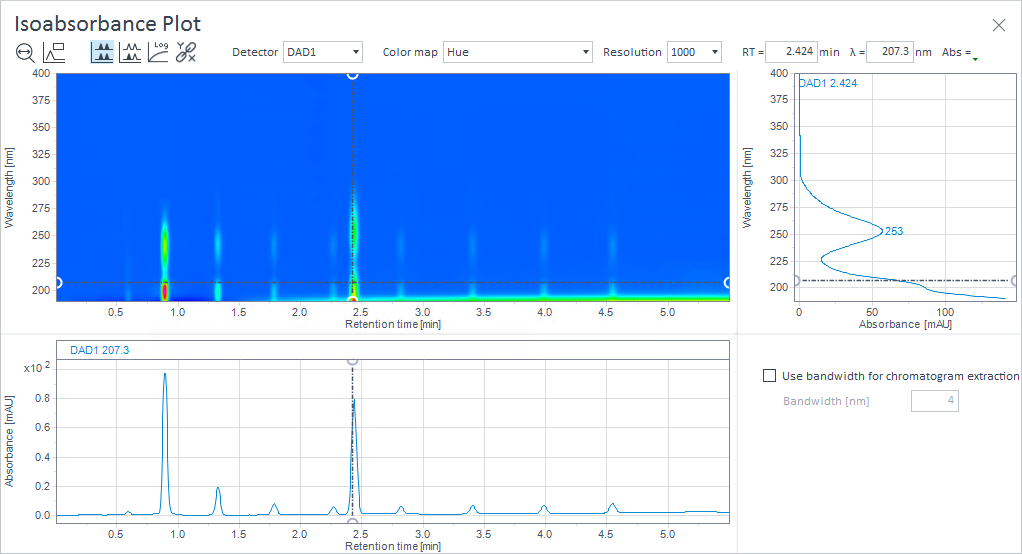

등흡광 플롯 창

등흡광 플롯은 3D UV 신호가 있는 주입에 대한 머무름 시간 및 UV 스펙트럼에 대한 개요를 제공합니다. 다른 등흡광 플롯이 제공되는 경우 등흡광 플롯의 도구 모음에서 검출기를 선택할 수 있습니다.

• X축은 머무름 시간을 표시합니다.

  신호가 지연을 사용하는 경우(MS 및 UV 크로마토그램 정렬 참조) 업데이트된 머무름 시간이 표시됩니다.

• Y축은 파장을 표시합니다.

• 색상은 감응, 즉 UV 흡광도를 반영합니다.

  바탕 감산은 고려되지 않습니다.

등흡광 플롯의 하단에는 특정 파장에 대해 추출된 크로마토그램이 표시됩니다.

등흡광 플롯의 오른쪽에는 특정 머무름 시간에 대한 스펙트럼이 표시됩니다. 피크 정점의 파장(λ_max)에 주석이 표시됩니다.

점선을 드래그하면 해당 크로마토그램과 UV 스펙트럼을 볼 수 있습니다. 모든 그래프는 동기화됩니다.
