신호 평활화 구성

시료를 분석할 때 획득한 신호가 급격하고 무작위적인 변화를 보일 수 있습니다. 신호 평활화를 사용하여 고주파 노이즈를 줄입니다.

• 설명된 대로 절차를 수행하려면 처리 방법 > 신호 파라미터 편집 권한이 필요합니다.

• 프로젝트에서 분석법 승인을 시행하는 경우 분석법 상태는 일반이어야 합니다. 자세한 내용은 분석법 승인을 참조하십시오.

1. 처리 방법 창에서 일반 > 신호 노드와 평활화 탭을 선택합니다.

2. 글로벌 신호 설정에서 필요한 설정을 선택합니다. 기본적으로 이러한 설정은 모든 신호에 적용됩니다.

   • 평활화 알고리즘

   • 알고리즘이 적용될 포인트 수

   • 패스 횟수, 즉 평활화를 반복할 빈도입니다.

3. 특정 신호에 대해 다른 설정을 사용하려면 신호 테이블에서 해당 사용 확인란을 선택하고 필요한 설정을 입력합니다.

4. 재처리합니다. 신호가 평활화됩니다.

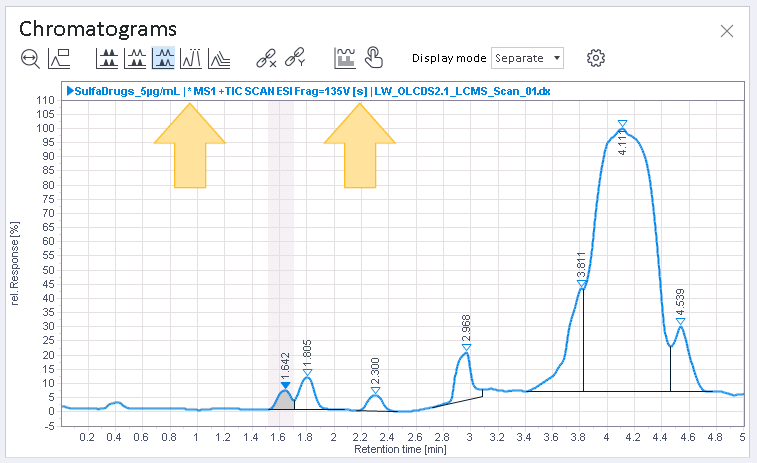

   평활화된 신호의 경우 신호 이름 앞에 별표가 표시되고 끝에 [s] 태그가 추가됩니다.



평활화 없음

평활화 있음

참고

크로마토그램 창에서 별표와 태그는 표시 모드 별도 및 주입별에서만 볼 수 있습니다.

평활화 및 바탕 감산

바탕 감산 및 평활화 설정을 모두 사용하여 데이터를 처리하는 경우, 시스템은 먼저 평활화를 수행한 다음 평활화된 신호로 바탕 감산을 수행합니다.

그러면 신호 이름은 별표(*)로 시작하여 [b] 및 [s] 두 태그로 끝납니다.

평활화 및 수동 적분

수동으로 피크를 적분한 신호에 평활화를 적용하거나 평활화 파라미터를 변경하면 수동 적분이 유효하지 않게 될 수 있습니다. 평활화는 신호 모양을 변경하므로 수동으로 적분된 바탕선은 수정된 피크 모양과 다양한 정도로 일치하지 않을 수 있습니다. 선택한 데이터 및 평활화 파라미터에 따라 불일치가 눈에 띄지 않거나 명백할 수 있습니다.

평활화 없음, 유효한 수동 적분

평활화, 유효하지 않은 수동 적분

평활화를 적용해도 (또는 평활화를 제거해도) 수동으로 적분된 피크는 지워지지 않습니다. 수동으로 적분된 피크를 지우려면 수동 적분 보정 제거를 참조하십시오. 경우에 따라 이 방법이 최선의 선택일 수 있습니다. 평활화 설정에 만족하면 새로 자동 적분된 피크를 유지하거나 수정된 신호에 새 피크를 수동으로 다시 적분할 수 있습니다.

기존의 수동 적분 피크를 지우지 않고 다른 평활화 설정을 실험해보고 싶다면 재처리 버튼(보정 지우기 없이)을 사용할 수 있습니다. 이렇게 하면 초기 신호로 되돌리더라도 수동으로 적분된 피크가 유지됩니다.
