EZChrom 적분기 이벤트

제공된 신호에 대해 특별히 또는 모든 신호에 대해 글로벌하게 값을 설정할 수 있습니다. 시간 초과 이벤트를 추가하려면 파라미터 테이블에서 마우스 오른쪽 버튼을 클릭합니다.

여러 가지 유형의 적분기 이벤트가 있습니다. 일부 이벤트의 경우에 파라미터가 활성화된 동안 시작 및 정지 시간을 사용하여 시간 범위를 정의할 수 있습니다. 다른 이벤트의 경우에 시작 시간에서 또는 시간 범위 동안 사용할 특정 값을 정의할 수 있습니다. 시간 정지[분]와 값 컬럼은 이벤트 유형에 따라 활성화되거나 회색으로 표시됩니다.

참고

OpenLab EZChrom과는 달리 OpenLab CDS의 다음 적분기 이벤트에 대한 정지 시간은 회색으로 표시됩니다.

폭

임계값

숄더 감도

최소 면적

바탕선 재설정

골짜기에서 바탕선 재설정

진정한 피크를 노이즈와 구별하기 위해 사용됩니다. 시스템은 0.2분을 기본 폭 값으로 사용합니다.

폭 이벤트는 번칭, 또는 평활화 및 적분 알고리즘이 적용되기 전 데이터 포인트에 대한 값을 계산하는 데 사용됩니다. 적분은 피크 전체에 20개의 지점이 있을 때 가장 잘 작동합니다. 피크가 과도하게 샘플링되면(즉, 샘플링 빈도가 너무 높으면), 폭 파라미터는 적분 알고리즘이 피크 전체에서 20개 지점만 표시하는 데이터의 평균을 내는 데 사용됩니다.

폭 이벤트는 피크 정점 이전 또는 정점에서 발생하는 한 주어진 피크에 적용됩니다.

폭 파라미터는 과도한 샘플링을 보정할 때만 사용됩니다. 과소 샘플링(즉, 샘플링 빈도가 너무 낮아 가장 좁은 피크 전체에서 20개 미만의 지점만 수집하는 경우)된 데이터는 보정할 수 없습니다.

아래 다이어그램은 올바르지 않은 값이 피크 바탕선에 영향을 주는 방법에 대한 예시를 보여줍니다.

그림 폭

참고

대부분의 환경에서 크로마토그램의 가장 좁은 피크에 기반한 초기 폭 값은 모든 피크의 적절한 적분에 적합합니다. 그러나 새 폭 시간 초과 이벤트는 피크 폭이 두 배가 될 때마다 입력되어야 합니다.

참고

폭과 임계값 모두의 극한값(너무 크거나 너무 작은)은 피크의 검출을 방해합니다.

이 파라미터는 첫 번째 도함수로, 적분 알고리즘이 바탕선 노이즈와 드리프트에서 피크의 시작과 정지를 구별할 수 있도록 하기 위해 사용됩니다. 임계값 값은 크로마토그램의 섹션에서 결정된 가장 높은 첫 번째 도함수 값에 기반을 두고 있습니다.

아래 다이어그램은 올바르지 않은 값이 피크 바탕선에 영향을 주는 방법에 대한 예시를 보여줍니다.

그림 임계값

참고

폭과 임계값 모두의 극한값(너무 크거나 너무 작은)은 피크의 검출을 방해합니다.

이 파라미터는 더 큰 피크에서 숄더 검출을 활성화할 때 사용됩니다. 더 큰 값은 숄더 감도를 줄이지만 더 작은 값은 숄더 피크 감도를 높입니다. 숄더 감도 값은 크로마토그램의 섹션에서 결정된 가장 높은 두 번째 도함수 값에 기반을 두고 있습니다.

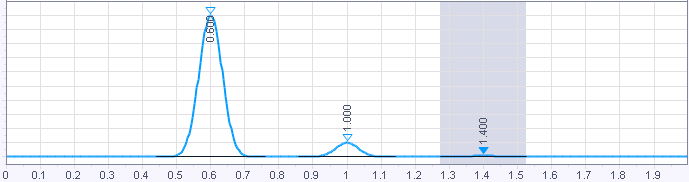

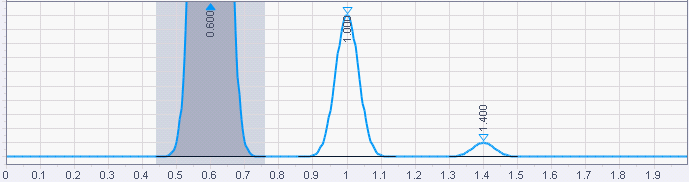

이 이벤트는 범위가 지정된 동안 크로마토그램의 적분을 끕니다. 이 이벤트는 크로마토그램의 특정 영역에 관심이 없고 해당 섹션에 대해 피크가 보고되기를 원치 않는 경우에 유용합니다.

적분 꺼짐을 사용하여 피크를 비활성화하면 이러한 영역이 노이즈 계산에 포함됩니다. 올바른 노이즈 값을 얻기 위해서는 적분된 모든 피크를 남겨둡니다.

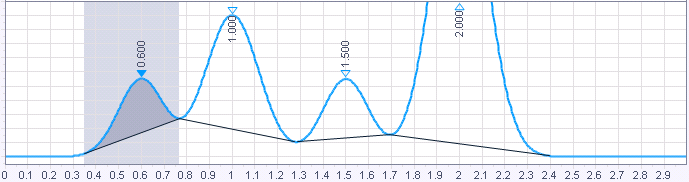

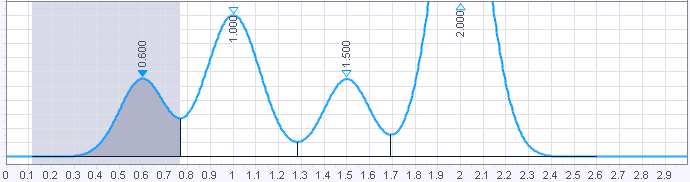

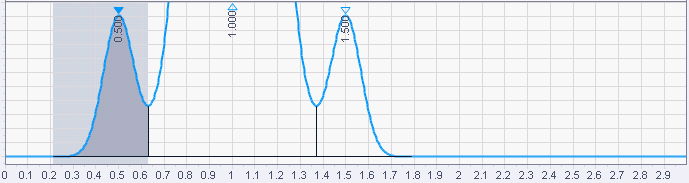

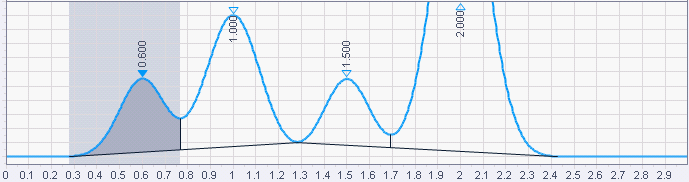

이 이벤트로 인해 완전히 분해되지 않은(즉, 바탕선으로 반환되지 않은) 피크의 바탕선이 피크 사이의 최소 지점까지 그려집니다.

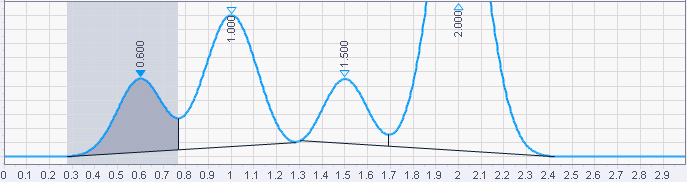

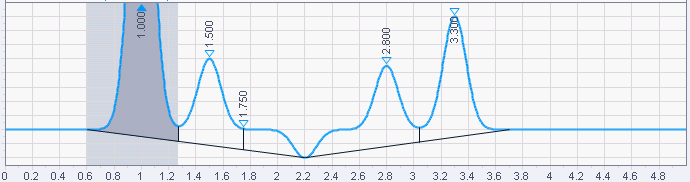

이 이벤트가 사용되면 크로마토그램이 바탕선으로 반환되는 다음 지점으로 바탕선이 투영되고 수직선이 바탕선에 도달하지 않은 피크를 향해 떨어집니다.

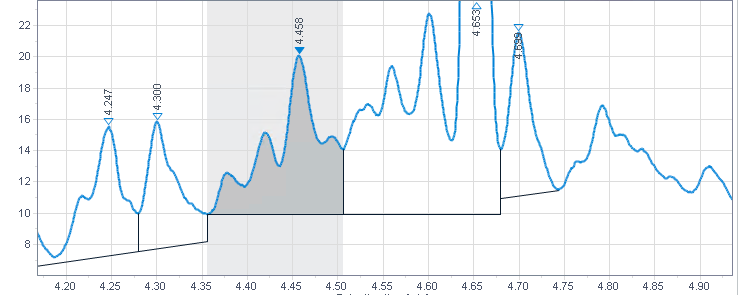

이 이벤트를 통해 지정된 시간 범위 내에서 바탕선을 피크를 향해 전방 수평으로 투영할 수 있습니다. 바탕선은 정의된 시간 범위 내의 첫 번째 피크가 시작되는 곳에서 시작됩니다. 바탕선의 끝은 신호와 교차하는 곳 또는 마지막 피크가 끝나는 곳입니다.

이 이벤트는 수평 바탕선을 크로마토그램의 시작 방향으로 강제할 때 사용됩니다. 지정된 시간 범위 내에서 피크에 대한 후방 수평 바탕선이 생성됩니다. 바탕선은 정의된 시간 범위 끝 내의 마지막 피크 끝에 의해 정의됩니다. 신호와 교차하는 곳 또는 첫 번째 피크가 시작되는 곳으로 다시 투영됩니다.

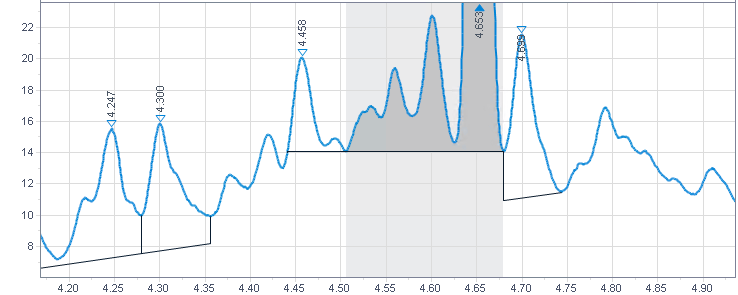

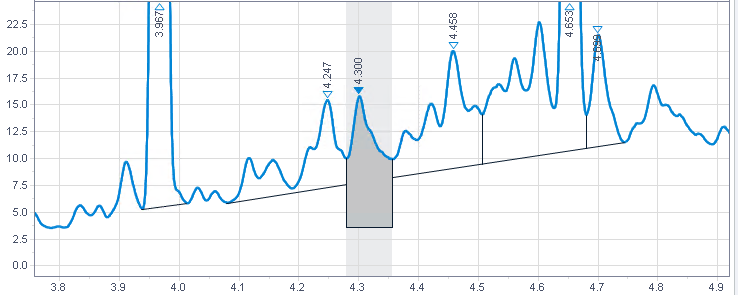

그림 4.4분 ~ 4.69분 사이에 후방 수평 바탕선 이벤트가 있는 적분

이 이벤트는 머무름 시간이 시간(분)과 시간 정지(분)에 의해 정의된 시간 범위 내에 있는 모든 피크에 적용됩니다.

값은 적분기가 가장 낮은 바탕선 지점을 검색하기 시작하는 시간을 정의합니다.

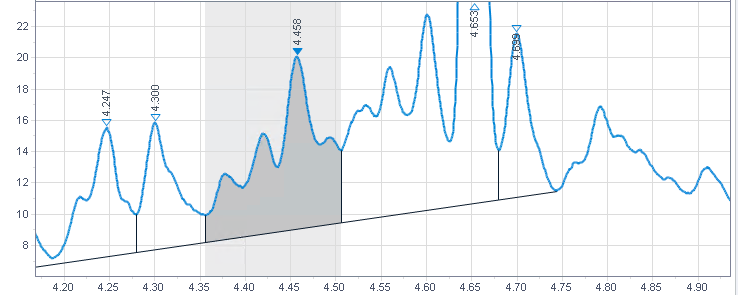

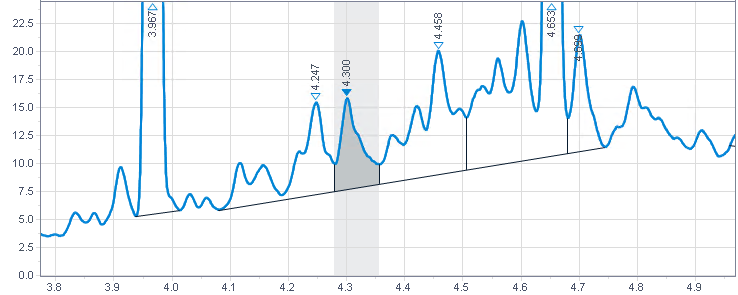

그림 4.25분 ~ 4.35분 사이에 가장 낮은 지점 수평 바탕선 이벤트와 3.8분으로 설정된 값이 있는 적분

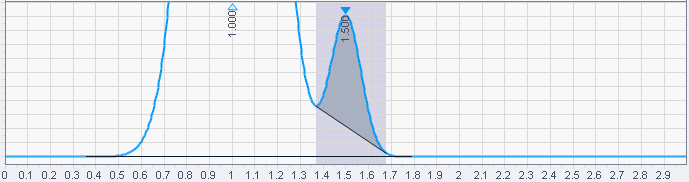

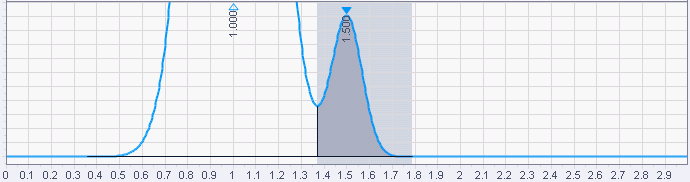

이 이벤트는 더 큰 피크의 후행 에지에 위치한 작은 피크를 적분할 때 사용됩니다. 작은 피크의 바탕선은 더 큰 피크의 골짜기에서 크로마토그램의 탄젠트 지점까지 그려진 탄젠트가 됩니다.

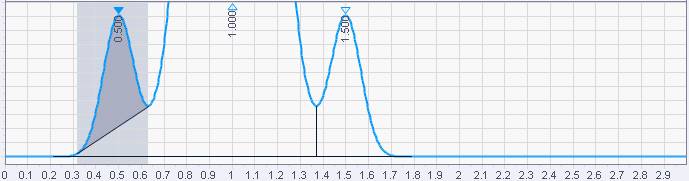

이 이벤트는 모 피크의 선두 에지에서 딸 피크에 대한 탄젠트 바탕선을 강제할 때 사용됩니다.

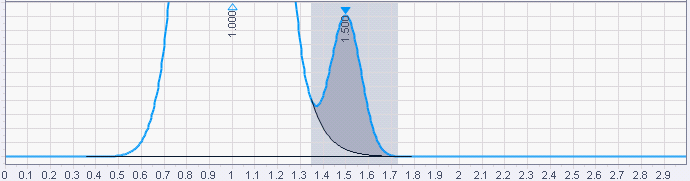

이 이벤트는 더 큰 피크의 후행 에지에 위치한 작은 피크를 적분할 때 사용됩니다. 작은 피크의 바탕선은 더 큰 피크의 골짜기에서 크로마토그램의 탄젠트 지점까지 그려진 지수가 됩니다.

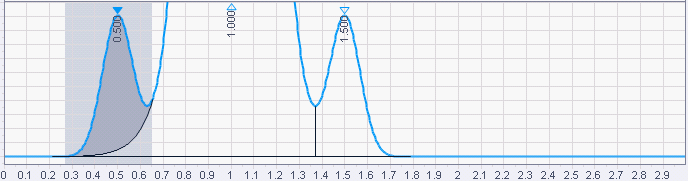

이 이벤트는 모 피크의 선두 에지에서 딸 피크에 대한 지수 바탕선을 강제할 때 사용됩니다.

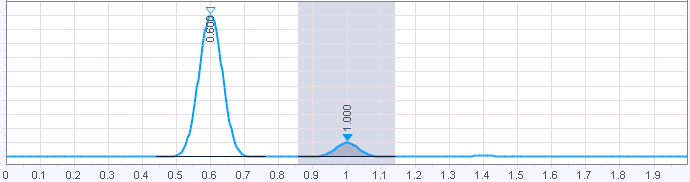

이 이벤트를 통해 피크 검출에 대한 면적 한계를 입력할 수 있습니다. 면적이 이 최소 면적 미만인 피크는 적분되지도 않고 피크로 보고되지도 않습니다. 이 이벤트는 보고서에서 노이즈나 오염 피크를 제거하는 데 유용합니다.

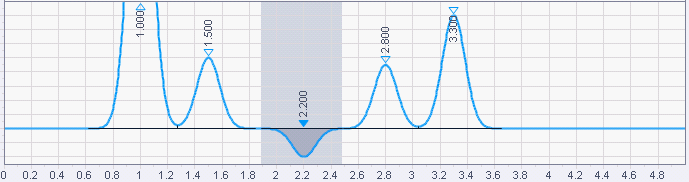

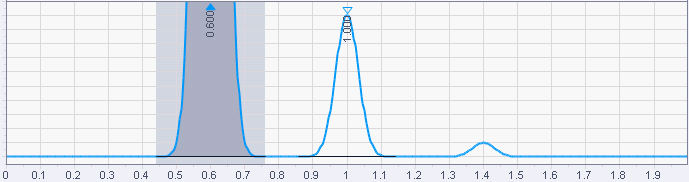

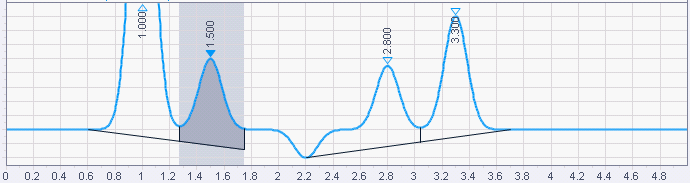

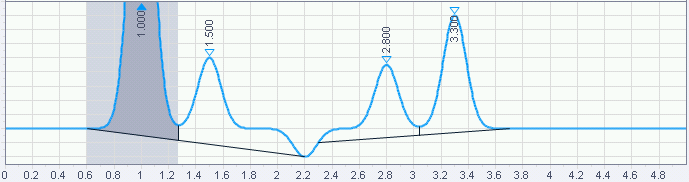

이 이벤트로 인해 바탕선 아래로 떨어지는 크로마토그램 부분이 일반 피크 로직을 사용하여 적분되고 진정한 피크로 보고됩니다. 이 이벤트는 특정 화합물에 부정적인 감응을 보이는 굴절률 유형과 같은 검출기를 사용할 때 유용합니다.

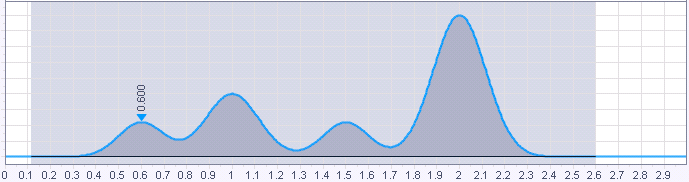

이 이벤트는 지정된 시간 사이의 피크 검출 종료를 끄는 데 사용되며, 소프트웨어가 이벤트 창 내에 있는 피크를 단일 피크로 취급하도록 강요합니다. 이 이벤트는 일련의 인접한 피크 면적을 하나의 면적으로 결합하는 유용한 방법입니다. 피크가 단일 피크의 일부로 간주되기 때문에 머무름 시간은 피크 검출 종료 비활성화 이벤트 후 첫 번째 정점 시간에 할당됩니다.
