데이터 처리 보기: 주입 트리

무엇을 하고 싶으세요?

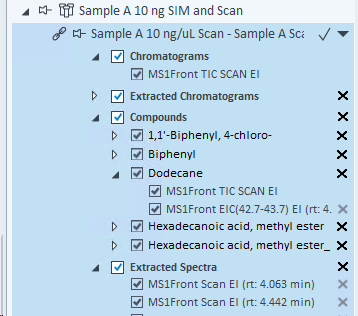

주입 트리는 계층 트리에 주입을 표시합니다. 트리는 로드된 주입의 시퀀스 이름, 시료 이름 및 데이터 이름을 표시합니다. 각 주입에 대해 사용 가능한 신호를 확장할 수 있습니다.

트리는 시퀀스 또는 시료에 의해 그룹화되며, 이때 그룹화 노드는 이름별로 알파벳 순으로 정렬됩니다. 각 노드의 주입은 시료 순서 번호, 주입 순서 번호 및 수집 날짜/시간별로 정렬됩니다. 주입 트리 상자 상단의 드롭다운 목록에서 다른 정렬 순서를 선택할 수 있습니다.

다음 기호는 주입에 대해 표시될 수 있습니다.

	이 기호가 포함된 모든 주입은 동일한 처리 방법에 연결됩니다.
	덧셈(+) 기호로 표시된 주입을 선택하면 새 결과 세트를 생성할 수 있습니다.
	수평 흰색 핀을 사용하는 주입은 고정 해제 상태입니다.
	수직 검정색 핀을 사용하는 주입은 고정 상태입니다.
	데이터 파일이 재처리되었습니다.
	결과와 파라미터(분석법 또는 주입 목록)가 일관되지 않아 재처리되어야 합니다.
*	수동 적분이 데이터에 추가되었습니다.
	결과 세트가 잠깁니다.
	주입 또는 결과 세트가 서명되었습니다.
	데이터 파일은 읽기 전용입니다. 콘텐츠 관리에서 “제자리에” 보관되었을 수 있습니다.
	데이터 파일이 재처리되지 않았습니다. 데이터 파일에 연결된 처리 방법이 없습니다.
	재처리 중 경고가 발생했습니다.
	재처리가 중단되었거나 오류가 발생했습니다.

신호 선택 영역(신호 선택기라고도 함)은 주입 트리에 모든 주입의 모든 신호를 표시합니다. 신호는 검출기별로 알파벳 순으로 정렬됩니다. 신호 선택을 변경하면 서로 다른 창의 내용이 자동으로 업데이트됩니다.

바탕 감산 또는 평활화가 신호에 적용된 경우, 신호 이름은 각각 별표(*)로 시작하고 [b] 또는 [s]로 끝납니다.

기기 추적 영역은 데이터 수집 중 기록된 압력, 용제 비율 또는 온도와 같은 모든 기기 추적을 나열합니다. 목록에는 현재 로드된 모든 주입에 대해 사용 가능한 모든 추적이 포함됩니다.

선택한 기기 추적은 크로마토그램 창에 표시되고 신호와 동일한 방법으로 처리됩니다. 오버레이한 그래프에 기기 추적을 표시하려는 경우, 상대적 전체 스케일 배율 옵션을 사용하여 모든 정보를 표시해야 합니다.

분석법 영역(분석법 선택기라고도 함)은 로드된 데이터와 관련된 모든 분석법을 나열합니다. 분석법은 알파벳 순으로 정렬됩니다. 연결된 분석법을 사용하여 주입을 선택하면 분석법 선택기에서 분석법이 자동으로 선택됩니다.

다음 기호는 분석법에 대해 표시될 수 있습니다.

	분석법은 동일한 기호로 표시되는 데이터 파일에 연결됩니다.
	분석법이 업데이트되었습니다. 변경 사항은 아직 저장되지 않습니다. 변경의 원인은 다음과 같습니다. 분석법 파라미터의 변경 감사 추적 검토 또는 주입 연결로 인한 분석법 감사 추적에 대한 추가 입력 검량 계산 또는 머무름 시간 업데이트와 같이 재처리 중 자동 업데이트
	분석법은 읽기 전용입니다(예를 들어, 콘텐츠 관리에 보관하기 때문).
	분석법은 결과 세트 분석법으로, 결과 세트 디렉토리에 위치합니다.
*	별표는 결과 세트 분석법이 연결된 후 대화식으로 변경된 경우에 붙여집니다.
	라이센스가 없습니다. 툴팁에 표시된 라이센스는 이 분석법을 연결 또는 수정하는 데 필요합니다.

분석법 버전 관리에 대한 자세한 내용은 버전 관리를 참조하십시오.
