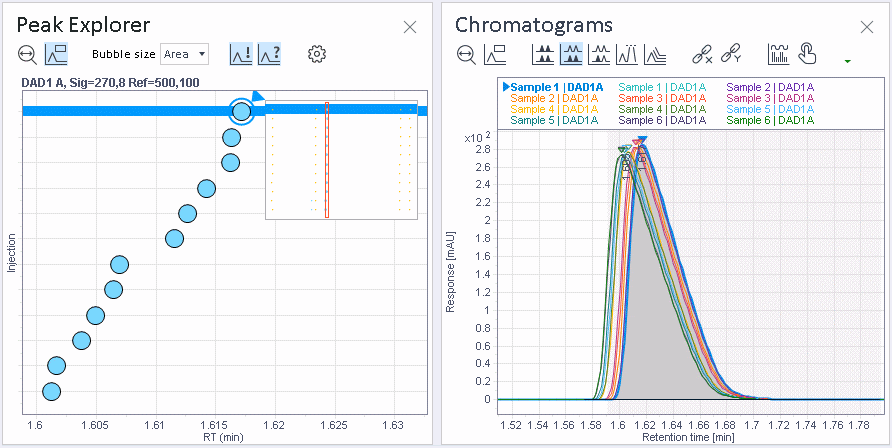

피크 탐색기는 많은 수의 주입이 있는 시퀀스의 머무름 시간과 피크 크기에 대한 개요를 제공합니다. 그러한 시퀀스의 경우, 오버레이됨 표시 모드의 크로마토그램은 사용자가 단일 그래프를 식별할 수 없기 때문에 유용하지 않을 수 있습니다. 예를 들어, 머무름 시간이 변한다는 것은 알 수 있지만 체계적인 변화인지는 알 수 없습니다. 피크 탐색기를 확대하면 체계적인 변화가 보이게 됩니다.
피크 탐색기 다이어그램은 선택한 각 신호에 대한 한 개의 다이어그램과 함께 버블 차트에 로드된 모든 시퀀스의 고정 주입을 표시합니다.
Y축은 주입 트리에서와 같이 순서대로 로드된 주입을 표시합니다.
X축은 모든 주입의 머무름 시간을 표시합니다.
버블 값:
각 버블은 피크와 관련된 값을 나타냅니다. 피크 탐색기 도구 모음의 드롭다운 목록에서 해당 값을 선택할 수 있습니다. 예를 들어, 버블 크기에 대한 표시기로서 피크 폭을 사용할 때 잘못된 적분이 포함된 피크를 그래픽으로 찾을 수 있습니다.
도구 모음 버튼을 사용하면 식별된 피크, 식별되지 않은 피크 또는 둘 다를 다이어그램에서 확인하도록 선택할 수도 있습니다.
버블 크기:
피크 탐색기 특성에서 최소값과 최대값에 대해 원하는 버블 크기를 변경할 수 있습니다. 다른 모든 값에 대한 버블 크기는 자동으로 재조정됩니다.
이렇게 하면 다른 시나리오에서 버블을 볼 수 있습니다. 예를 들어, 작은 범위의 값이 포함된 결과는 큰 범위의 값이 포함된 결과와 다른 설정이 필요합니다. 최소 버블 크기를 최대 크기보다 더 크게 설정할 수도 있으므로, 매우 작은 값을 식별하기가 더 쉽습니다.
모든 경우에서 표시된 값의 비율이 보존됩니다.
버블은 서로 다른 색상으로 표시됩니다.
| 식별된 피크 |
| 식별되지 않은 피크 |
마우스를 버블 위로 이동하면 툴팁은 관련된 피크에 대한 여러 결과를 표시합니다(해당하는 경우). 예를 들어, 툴팁은 화합물 이름과 양, 머무름 시간, 면적과 높이는 물론 피크 폭, 피크 시작 및 피크 끝을 표시합니다.
피크 탐색기에서 선택한 주입과 피크는 다른 창의 데이터 선택과 함께 동기화됩니다(데이터 동기화 참조).
주입 트리에서 한 개의 주입을 선택하면 이 주입도 피크 탐색기에서 강조 표시됩니다.
피크를 선택하고 다른 창에서 세부 정보를 보려면 버블을 클릭하면 됩니다.
애플리케이션에서 예상하지 못한 피크를 신속하게 검출할 수 있습니다.
크로마토그램 창에서 화합물에 일정한 머무름 시간이 없다는 사실을 감지할 수 있지만 머무름 시간의 변화가 체계적인 변화인지 무작위 배포인지 여부는 알 수 없습니다. 피크 탐색기를 확대하면 체계적인 변화가 보이게 됩니다.
내보내기
그래프의 상황에 맞는 메뉴는 그래픽으로 내보내기하는 기능을 제공합니다. 그래프를 클립보드로 복사하거나 파일로 저장할 수 있습니다.
