Escala automática da representação em tempo real

Quando a Escala Automática estiver ativada, a representação em tempo real fará a escala continuamente dentro do intervalo definido nas Configurações de exibição do sinal. Por padrão, os sinais terão uma escala de 60 minutos e um intervalo de eixo Y grande o suficiente para abranger todos os sinais.

O eixo X pode ser visualizado de forma dinâmica no modo Escala Automática. A área exibida muda continuamente com o passar do tempo para acompanhar os dados produzidos.

Clique no ícone de Escala Automática para ativar ou desativar a Escala Automática.

• indica que a Escala Automática está ativada.

• indica que a Escala Automática está desativada.

A Escala Automática é desativada automaticamente se você aumentar o zoom na representação em tempo real.

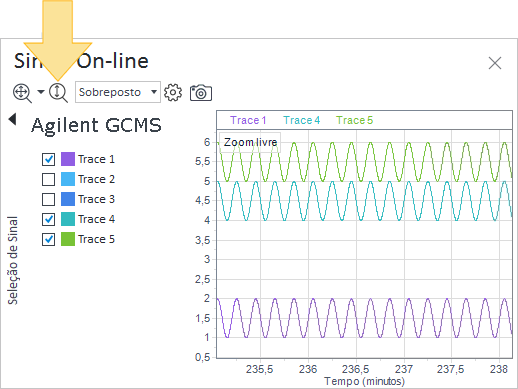

• No modo de exibição Sobreposto, clique em Escala automática do eixo Y para redefinir a visualização padrão da área de representação.

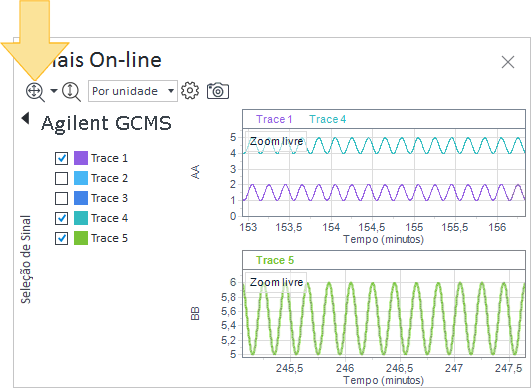

• Nos modos de exibição Por unidade ou Separado, clique em Escala automática para todos os painéis para redefinir a visualização padrão das áreas de representação.
