Selecionar sinais a serem exibidos
Selecione qualquer combinação de sinais de um ou vários detectores para visualização na janela Sinais On-line. Os sinais disponíveis são determinados por suas seleções no layout Método.
Esta janela determina quais os gráficos a serem exibidos e salvos durante uma corrida.
-
Abra a janela Sinais On-line.
-

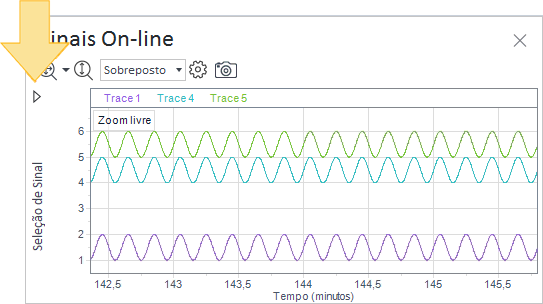

Clique em
para expandir o painel de sinais.
-

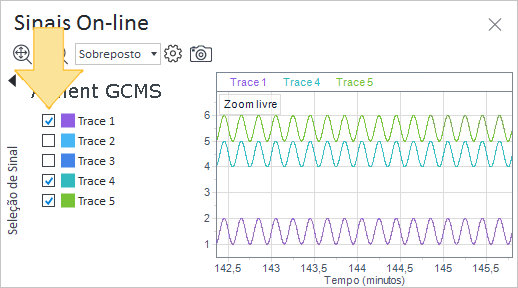

Selecione os sinais no painel esquerdo a serem exibidos na representação em tempo real. Os sinais são agrupados por detector. Os sinais exibidos aqui são determinados no layout Método.
-

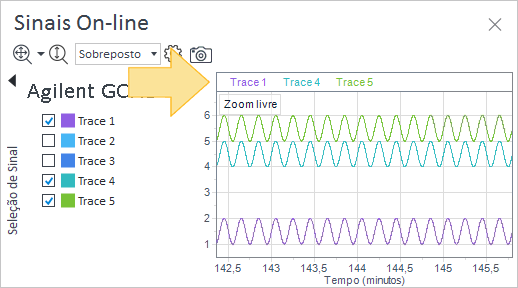

Clique na legenda de cada sinal para visualizar a unidade do eixo Y correspondente.
Quando uma nova injeção começar, uma linha vertical vermelha aparecerá na representação em tempo real, o eixo X do marcador inicial se tornará 0 e a escala à esquerda do marcador inicial exibirá valores negativos.
