Cálculo do ruído pelo método ASTM
Determinação do ruído pelo método ASTM
A determinação do ruído ASTM (ASTM E 685-93) é baseada na prática padrão para testar detectores fotométricos de comprimento de onda variável utilizados em cromatografia líquida, conforme definido pela Sociedade Americana de Testes e Materiais. Com base no tamanho do intervalo de tempo, podem ser distinguidos três tipos diferentes de ruído. A determinação do ruído é baseada na medição pico a pico dentro de intervalos de tempo definidos.
Tempo do Ciclo, t
Ruído a longo prazo, a amplitude máxima para todas as variações aleatórias do sinal detector de frequências entre 6 e 60 ciclos por hora. O ruído a longo prazo é determinado quando o intervalo de tempo selecionado exceder uma hora. O intervalo de tempo para cada ciclo (dt) está definido como 10 minutos, o que proporcionará pelo menos seis ciclos dentro do intervalo de tempo selecionado.
Ruído a curto prazo, a amplitude máxima para todas as variações aleatórias do sinal detector de uma frequência superior a um ciclo por minuto. O ruído a curto prazo é determinado para um intervalo de tempo selecionado entre 10 e 60 minutos. O intervalo de tempo para cada ciclo (dt) está definido como um minuto, o que proporcionará pelo menos 10 ciclos dentro do intervalo de tempo selecionado.
Ruído a prazo muito curto (não é parte da ASTM E 685-93), esse termo é introduzido para descrever a amplitude máxima para todas as variações aleatórias do sinal detector de uma frequência superior a um ciclo por 0,1 minuto.
O ruído a prazo muito curto é determinado para um intervalo de tempo selecionado entre 1 e 10 minutos. O intervalo de tempo para cada ciclo (dt) está definido como 0,1 minuto, o que proporcionará pelo menos 10 ciclos dentro do intervalo de tempo selecionado.
Número de Ciclos, n
O número de ciclos é calculado como:
onde t é o tempo do ciclo e ttot é o tempo total durante o qual o ruído é calculado.

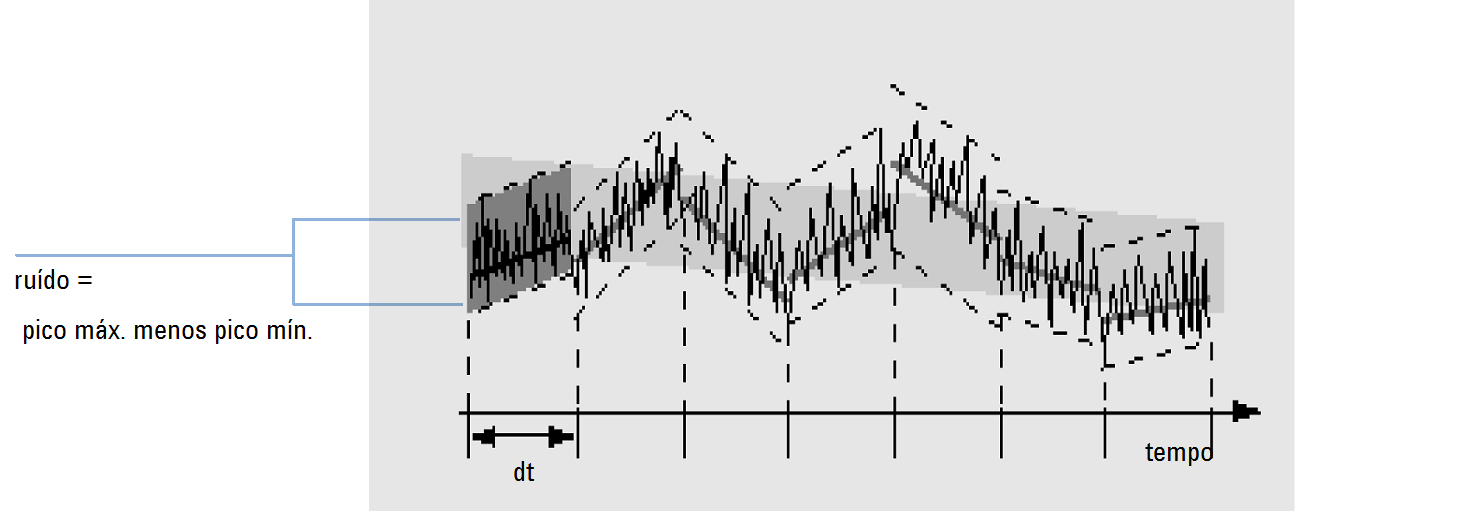

Ruído Pico a Pico em Cada Ciclo
O desvio é primeiro calculado determinando a regressão linear utilizando todos os pontos de dados no intervalo de tempo. A linha de regressão linear é subtraída de todos os pontos de dados dentro do intervalo de tempo para fornecer o sinal com o desvio corrigido. O ruído pico a pico é então recalculado utilizando a fórmula:
N = I máx. - I mín.
onde N é o ruído pico a pico, Imáx. é o pico de maior intensidade (máxima) e Imín. é o pico de menor intensidade (mínima) no intervalo de tempo.
Ruído ASTM
O ruído ASTM é calculado como:
onde NASTM é o ruído baseado no método ASTM.
Uma determinação do ruído ASTM não é feita se o intervalo de tempo selecionado estiver abaixo de um minuto. Dependendo do intervalo, se o intervalo de tempo selecionado for superior ou igual a um minuto, o ruído é determinado utilizando um dos métodos ASTM descritos anteriormente. São utilizados pelo menos sete pontos de dados por ciclo no cálculo.
