Razão pico-vale

A razão pico-vale é uma medida de qualidade, indicando quão bem o pico está separado de outros picos de substância. Este parâmetro especificado pelo usuário é um componente do modo avançado de rastreamento da linha de base. É usado para decidir se dois picos que não apresentam separação da linha de base são separados usando uma queda de linha ou uma linha de base no vale. O integrador calcula a razão entre a altura corrigida pela linha de base do pico secundário e a altura corrigida pela linha de base do vale. Quando a razão pico vale é menor que o valor especificado, uma linha de queda é usada, caso contrário, uma linha de base é desenhada a partir da linha de base do início do primeiro pico até o vale e a partir do vale até a linha de base no final do segundo pico (compare Modo de correção da linha de base: sem penetração com Razão pico vale).

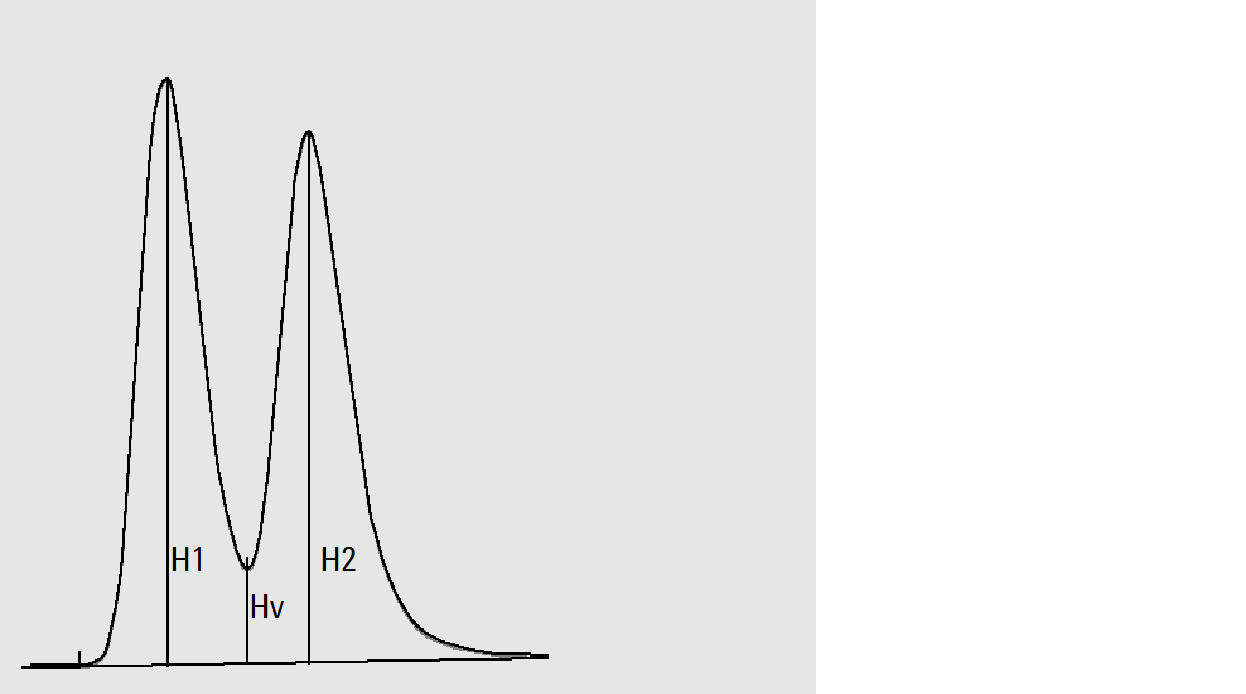

Razão pico vale

A razão pico-vale é calculada usando as seguintes equações;

H1 ≥ H2, Razão pico vale = H2/Hv

e

H1 < H2, Razão pico vale= H1/Hv

Efeito da razão pico vale nas linhas de base exibe como o valor especificado pelo usuário da razão pico vale afeta as linhas de base.



Efeito da razão pico vale nas linhas de base
