Exibir compostos ou grupos temporizados em um cromatograma

1. Clique em na barra de ferramentas de Cromatogramas.

2. Selecione a página Compostos esperados.

3. Para exibir compostos: Marque a caixa de seleção Mostrar compostos esperados. Para exibir grupos temporizados: Marque a caixa de seleção Mostrar grupos temporizados.

4. Selecione outras opções de exibição conforme necessário.

5. Clique em OK.

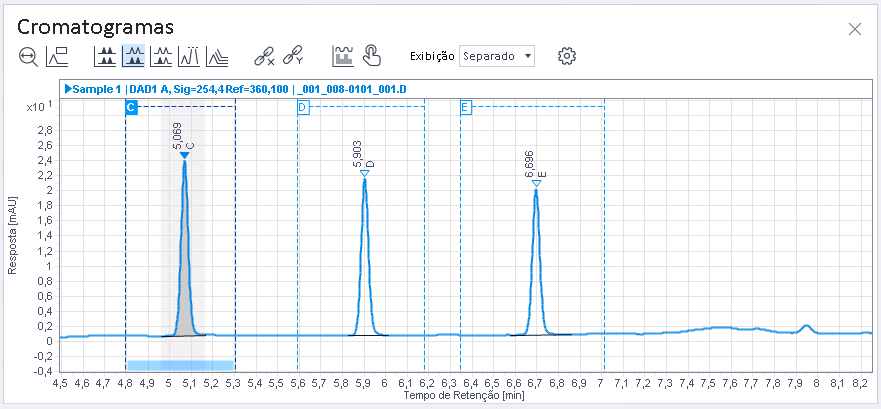

Para compostos, as horas de início e de término do intervalo de tempo esperado são exibidas com linhas tracejadas azuis. O nome também é exibido em azul.

Para grupos temporizados, o intervalo é mostrado com linhas tracejadas verdes. O nome também é exibido em verde.

Compostos selecionados ou grupos temporizados são realçados com um fundo azul ou verde do nome e do intervalo da linha de base.

Os intervalos de tempo esperados são sempre mostrados conforme definido no método de processamento. Portanto, é mostrado o mesmo intervalo de tempo esperado para qualquer injeção selecionada. Mesmo se você usar a função Atualizar RT, esses intervalos de tempo são atualizados após cada injeção. Para ver os intervalos que foram realmente usados em cada injeção individual para identificar um composto, marque a caixa de seleção Mostrar janelas de identificação do composto na página Janelas de Composto.
