Definir a linha de base inicial

Pontos cardinais



Pontos cardinais

Como as condições da linha de base variam de acordo com o aplicativo e com o hardware detector, o integrador utiliza os parâmetros dos eventos de integração e do arquivo de dados para otimizar a linha de base.

Antes de o integrador poder integrar os picos, ele deve estabelecer um ponto da linha de base. No início da análise, o integrador estabelece um nível da linha de base inicial tomando o primeiro ponto de dados como uma tentativa do ponto da linha de base. Ele então tenta redefinir este ponto da linha de base inicial na média do sinal de entrada. Se o integrador não obtiver um ponto da linha de base inicial redefinido, ele reterá o primeiro ponto de dados como um potencial ponto da linha de base inicial.

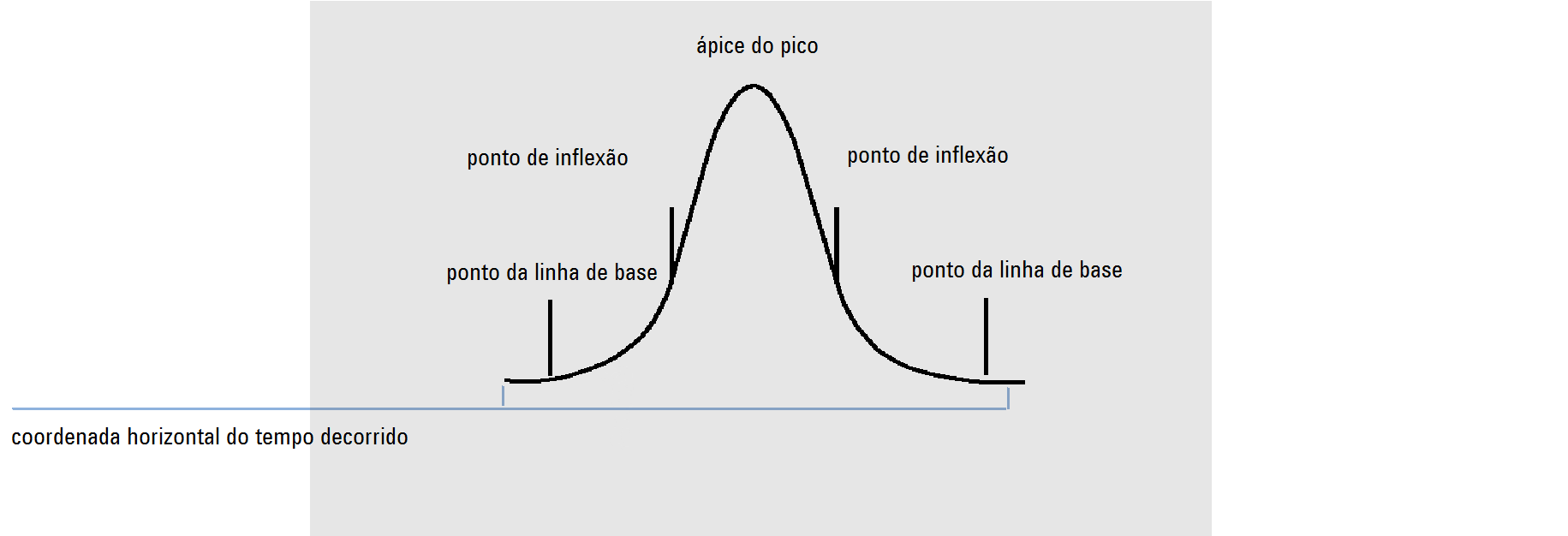

Identificar os pontos cardinais de um pico

O integrador determina que um pico pode estar iniciando quando os potenciais pontos da linha de base ficam fora do envelope da linha de base e a curvatura da linha de base excede um certo valor como determinado pelo parâmetro do slope sensitivity do integrador. Se esta condição continuar, o integrador reconhece que ele está na subida de um pico e o pico é processado.

Inicial

1. Slope e curvatura dentro do limite: continua rastreando a linha de base.

2. Slope e curvatura acima do limite: possibilidade de um pico.

3. Slope mantém-se acima do limite: pico reconhecido, ponto do início do pico definido.

4. Curvatura torna-se negativa: ponto de inflexão frontal definido.

Ápice

1. O slope passa pelo zero e torna-se negativo: ápice do pico, ponto do ápice definido.

2. Curvatura torna-se positiva: ponto de inflexão traseiro definido.

Final

1. Slope e curvatura dentro do limite: aproximando-se do final do pico.

2. Slope e curvatura mantêm-se dentro do limite: do final do pico definido.

3. O integrador retorna para o modo de rastreamento da linha de base.
