Picos unidos

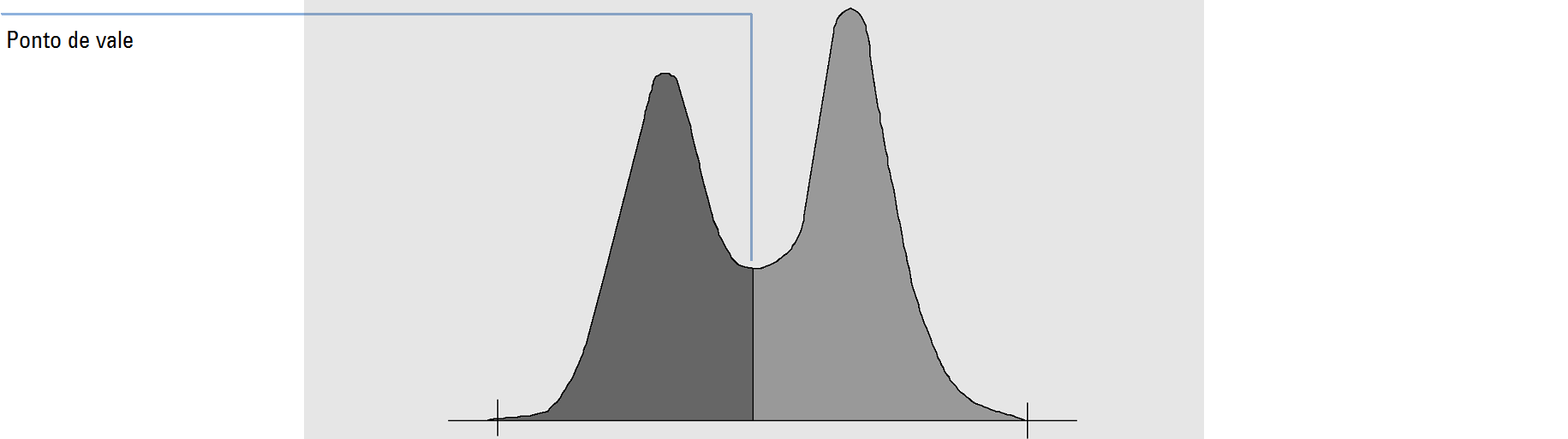

Os picos unidos acontecem quando um novo pico começa antes do final do pico ser encontrado. A figura ilustra como o integrador lida com picos unidos.



Picos unidos

O integrador processa os picos unidos da seguinte forma:

1. ele soma a área do primeiro pico até o ponto do vale.

2. no ponto do vale, a somatória do primeiro pico termina e a somatória para o segundo pico é iniciada.

3. quando o integrador localiza o final do segundo pico, a somatória da área para. Este processo pode ser visualizado ao separar os picos unidos traçando uma perpendicular a partir do ponto do vale entre os dois picos.
