Zoom para a linha de base

Para ampliar especificamente a região da linha de base, clique em na barra de ferramentas.

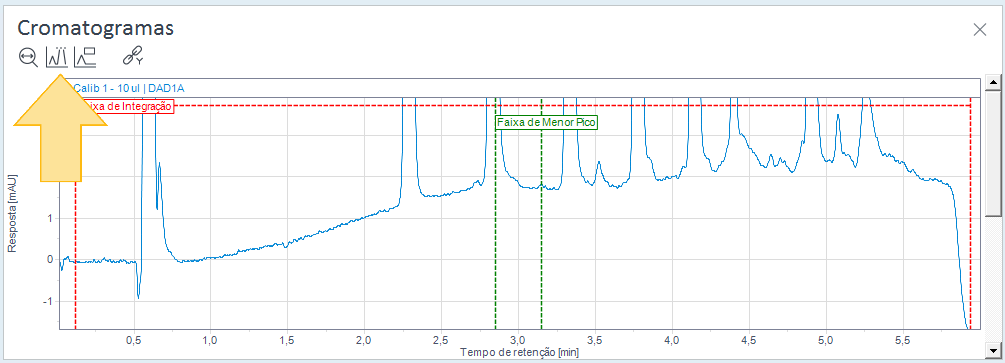

Exemplo de cromatograma ampliado para a linha de base

Isso permite que você tenha uma visão mais detalhada da linha de base de todos os picos integrados.

O que o Zoom para a linha de base faz?

O comportamento desta função depende de onde você a utiliza:

• Etapa 1

  A função Zoom na linha de base permite que você tenha uma visão mais detalhada da base de todos os picos do sinal escolhido. Se você definiu uma faixa de integração, apenas esse intervalo é considerado.

  Clique em para verificar os picos próximos de uma possível linha de base.

  O fator de zoom da linha de base é armazenado automaticamente na etapa 1 para ser aplicado nas próximas etapas.

• Etapa 2 e 3

  Na etapa 2 ou 3, clique em para mostrar as linhas de base usando o fator de zoom armazenado anteriormente. Utilize esta função para comparar as linhas de base em diferentes injeções.

  A função Zoom para a linha de base aplica sempre um delta do eixo Y constante. Se uma linha de base for alterada, esse delta também será alterado de acordo com sua linha de base. O eixo X não é afetado. Se você escolher um intervalo de tempo de retenção específico, esse intervalo de tempo permanecerá inalterado

Se o sinal estiver perdendo-se de vista na janela do gráfico: Aumente o zoom no intervalo de tempo relevante, independentemente dos valores de resposta em que deseja ver o sinal e clique em . O sinal é então colocado em exibição novamente, enquanto mantém a mesma faixa de resposta.

Para diminuir o zoom novamente, clique em (Ajustar escala automaticamente para os cromatogramas).
