Comparar sinais
O Otimizador de Integração permite que você compare facilmente a integração e a construção da linha de base entre diferentes injeções. Isso ajuda a verificar a robustez dos parâmetros de integração.
Na primeira etapa do Otimizador de Integração, Caracterizar o Cromatograma, foque o sinal relevante (por exemplo, DAD1A). Vários sinais são sempre mostrados no modo de exibição Separado, com apenas um painel visível por vez. Para rolar pelos sinais, use a barra de rolagem ou as teclas [PÁGINA PARA CIMA] ou [PÁGINA PARA BAIXO]. O sinal visível se torna automaticamente o sinal focado.

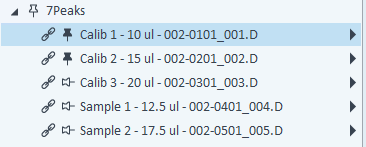

Para preparar para a comparação de diferentes injeções, fixe as injeções relevantes.
Na segunda etapa do Otimizador de Integração, selecione o modo de exibição Sobreposto.
Selecione um pico.

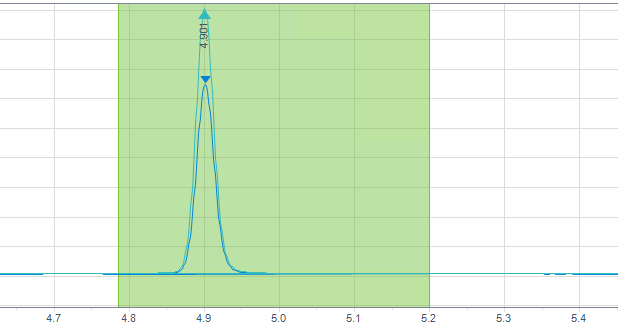

O pico está integrado em ambos os sinais. Há uma boa correspondência, os dois tempos iniciais e finais dos picos estão a menos de 0,005 min de distância um do outro. Essa boa correspondência é indicada pela cor verde.

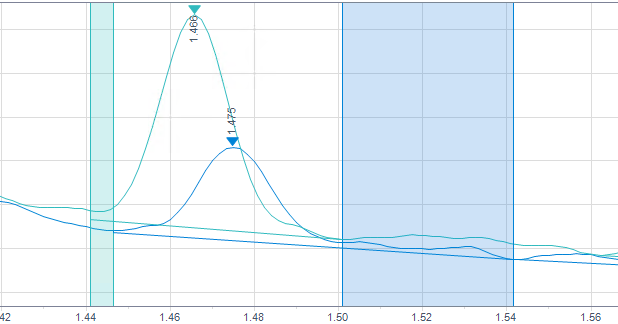

O pico está integrado em ambos os sinais, mas os tempos iniciais e finais dos picos estão a 0,005 min ou mais de distância um do outro. A cor corresponde ao sinal em que o pico começa primeiro ou termina por último, respectivamente. A largura da caixa colorida indica o quanto os tempos iniciais e finais diferem nos dois sinais.

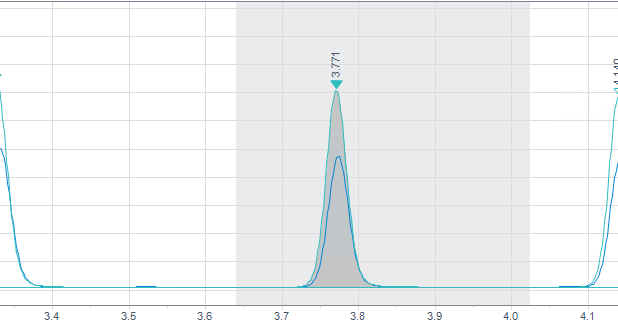

O pico não está integrado no sinal de comparação.
Caso não tenha selecionado nenhum pico antes, o sinal com o pico mais alto no intervalo de tempo exibido será automaticamente focado.
A cor da sua injeção focada é mostrada como um pequeno triângulo no cromatograma:
No modo Sobreposto, o destaque do pico mostra quão bem as linhas de base dos picos nos sinais fixados correspondem:
