Adicionar uma linha de base personalizada

1. Para prever a nova linha de base personalizada, clique em na barra de ferramentas.

As figuras a seguir apresentam uma linha de base típica para picos individuais, versus uma linha de base de longa que engloba vários picos coeluídos.

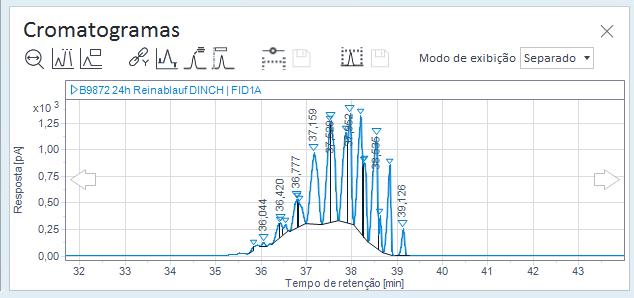

Exemplo: Cromatograma sem linha de base personalizada

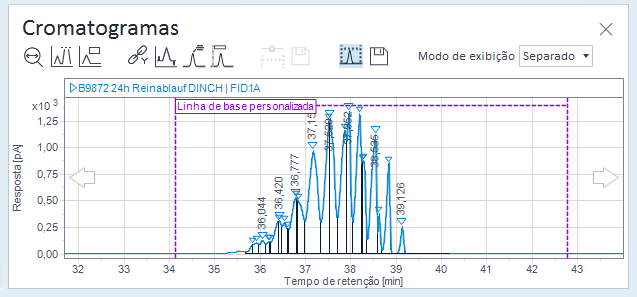

Exemplo: Cromatograma com linha de base personalizada

2. Mova o mouse sobre as linhas e arraste-as para as posições inicial e final necessárias.

Certifique-se de iniciar e parar a linha de base personalizada em uma seção onde nenhum pico seja esperado. Se a posição inicial ou final estiver localizada dentro de um pico, esse pico poderá ser cortado.

Para verificar os novos eventos de integração temporizados criados para a seção, clique em . Os eventos de tempo ficam então visíveis no cromatograma. O tipo de evento conta com o integrador que você selecionou no passo 1:

• Integrador do EZChrom: Um evento de Linha de base manual é adicionado, com tempo inicial e tempo final correspondentes à seção selecionada.

• Integrador do ChemStation: Um total de três eventos é adicionado.

  Um evento de Definir linha de base inferior a partir de um intervalo é adicionado onde a seção selecionada se inicia.

  Um evento de Definir linha de base inferior a partir de um intervalo e um evento de Utilizar linha de base a partir do intervalo são adicionados onde a seção selecionada termina.

3. Para salvar a nova linha de base personalizada, clique em ao lado do ícone Adicionar linha de base personalizada na barra de ferramentas.

ou Para descartar as alterações, clique em sem salvar as alterações primeiro.

4. Verifique os novos eventos de integração criados para a região. Se os eventos de tempo não forem exibidos, clique em para exibi-los.

5. Apenas Integrador da ChemStation: Considere ajustar os valores dos eventos Definir linha de base inferior a partir de um intervalo.

O valor do evento Definir linha de base inferior a partir de um intervalo é o intervalo de tempo próximo do tempo do evento. É usado para estatísticas sobre pontos da linha de base. Caso os picos invadam parcialmente esse intervalo, considere reduzir o valor. Reduzir o valor pode melhorar a reprodutibilidade em outros cromatogramas.

Para editar um valor:

• Use a tabela de eventos de integração na etapa 3

  ou

• Mantenha a tecla [CTRL] pressionada enquanto move o mouse sobre um evento de integração existente. Quando a sugestão de comando Clicar para Editar Valor for exibida, clique no evento de integração temporizado e forneça o novo valor.

6. Para ajustar a seção após salvá-la, edite os eventos de integração correspondentes.

Caso use o Integrador da ChemStation, certifique-se de editar os eventos no final da seção, Definir linha de base inferior a partir de um intervalo e Utilizar linha de base a partir do intervalo.
