Zoom e alteração do modo de exibição
Os exemplos a seguir são apresentados com cromatogramas, mas também são válidos para espectros UV. São mostrados dois ciclos individuais que foram gravados com o mesmo detector. Os gráficos são inicialmente mostrados em painéis separados (modo de exibição Separado). Ao aumentar o zoom nos gráficos e mudar o modo de exibição para Sobreposto, o aplicativo tenta manter o zoom o mais longe possível.

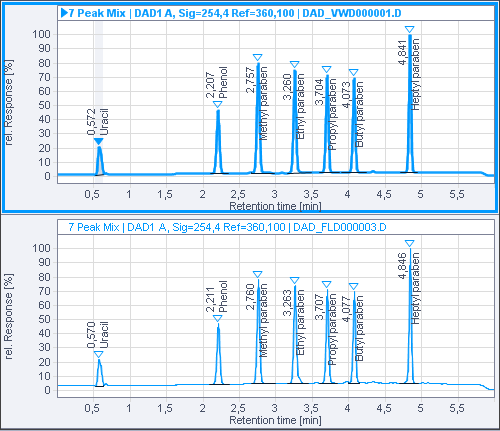

Inicialmente, os gráficos são exibidos em painéis separados sem zoom:
Zoom em um pico

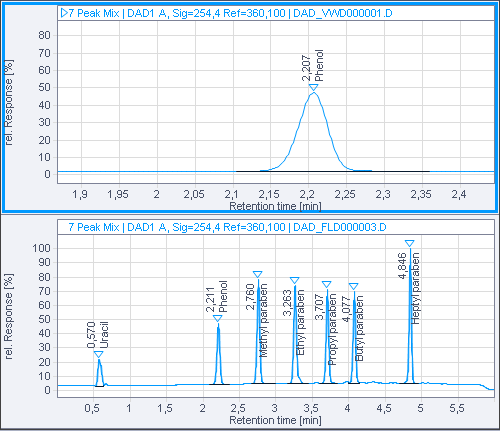

Como os gráficos são mostrados separadamente e os eixos não estão associados, você pode aumentar o zoom em um dos picos no gráfico superior sem alterar a exibição do gráfico inferior

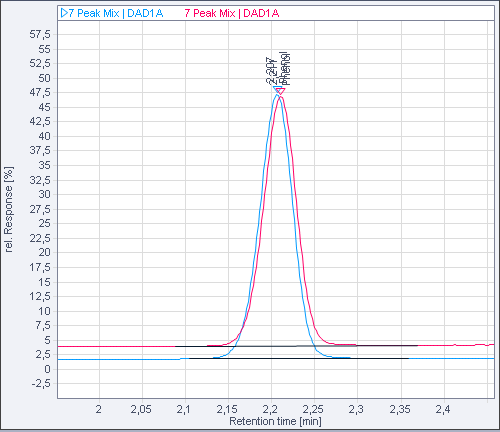

Ao mudar para o modo de exibição Sobreposto, o aplicativo irá manter a área com zoom e mostrar apenas o pico individual em um gráfico sobreposto.
Zoom em picos diferentes
Inicialmente, você pode aumentar o zoom em diferentes picos em cada um dos dois gráficos.

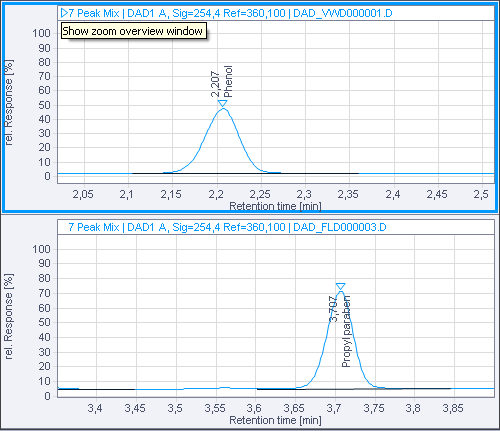

Por exemplo, você aproxima o zoom no segundo pico em aprox. 2,2 min no cromatograma superior e no quinto pico em aprox. 3,7 min no cromatograma inferior.

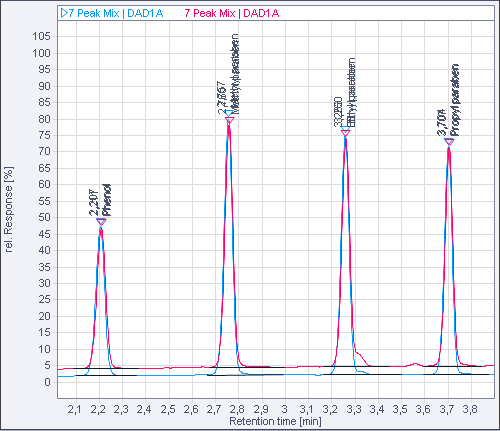

Ao mudar para o modo de exibição Sobreposto, o aplicativo irá encontrar a menor área de zoom comum. Nesse exemplo, essa é a área do segundo ao quinto picos.

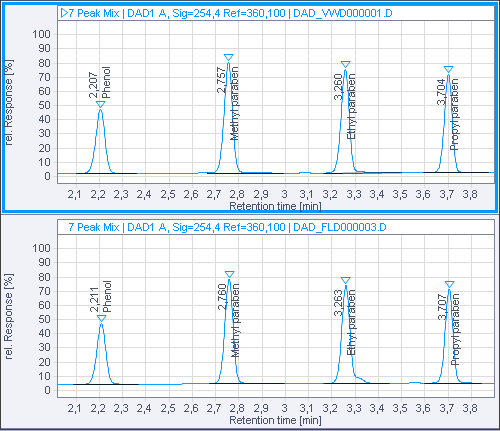

Ao mudar de volta para o modo de exibição Separado, o aplicativo irá manter a área de zoom aplicada anteriormente.
