Opções de escala referentes a picos
Escala no n maior pico
Se você escalar em 100 % do maior pico, o sistema avalia todos os picos integrados e usa o maior pico como uma escala para o diagrama. O pico solvente não está integrado e, portanto, não é reconhecido como um pico.
O exemplo a seguir mostra um cromatograma GC com um pico solvente, onde o pico solvente não foi integrado. O maior pico é o pico na 5,083 min.

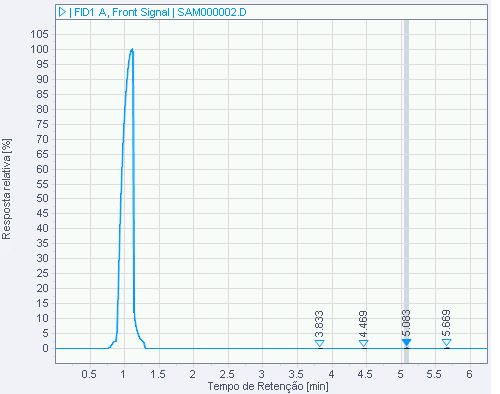

Pico solvente não integrado, sem escala
Pico solvente não integrado, escala no maior pico
Com a opção Ignorar os n maiores picos, o sistema não iria ignorar o pico solvente, uma vez que não está integrado e, portanto, não reconhecido como um pico. Nesse exemplo, a escala com o primeiro pico integrado seria a opção mais adequada. |
Ignorar n maiores picos
Se você ignorar o maior pico, o sistema avalia todos os picos integrados e usa o 2º maior pico como escala para o diagrama.
O exemplo a seguir mostra um cromatograma GC com um pico solvente, onde o pico solvente foi integrado. O maior pico (ignorado) seria, portanto, o pico do solvente.
Pico solvente integrado, sem escala

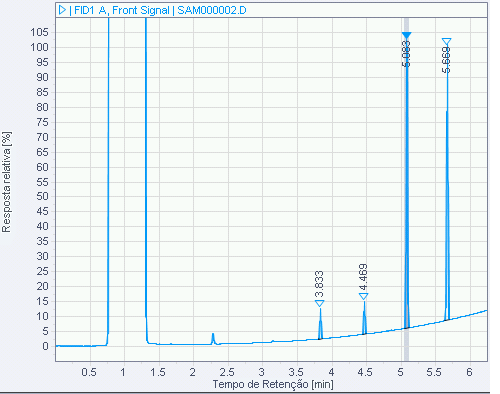

Pico solvente integrado, ignorar o maior pico
Essa opção pode ser útil, por exemplo, para cromatogramas CG onde o pico solvente é integrado e os picos da amostra estão localizados no ombro do pico solvente. Também pode ser útil se a linha de base geral aumentar ou diminuir demais.
Escala em linha de base
Com a opção Escala em linha de base, o aplicativo ignora todos os picos identificados e faz a escala do cromatograma com o que ele considera a linha de base. Esta opção pode ser útil para examinar a linha de base ou para verificar se existe algum pico não identificado que não esteja integrado embora devesse estar.
Se um pico solvente não tiver sido integrado, os valores são tratados como parte da linha de base. |
Os exemplos a seguir mostram um cromatograma GC escalado com a linha de base. No primeiro cromatograma, o pico solvente não foi integrado e é tratado como parte da linha de base. No segundo cromatograma, o pico solvente foi integrado e você pode ver mais detalhes na linha de base.

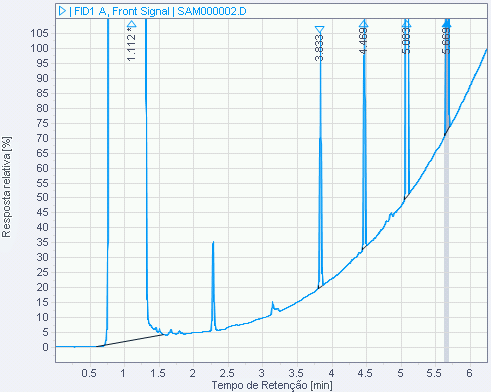

Escala em linha de base, pico solvente não integrado
Escala em linha de base, pico solvente integrado
As figuras a seguir mostram outro exemplo da opção de escala em linha de base.

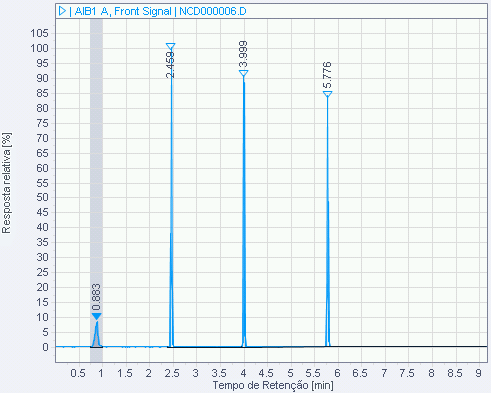

Sem escala e zoom

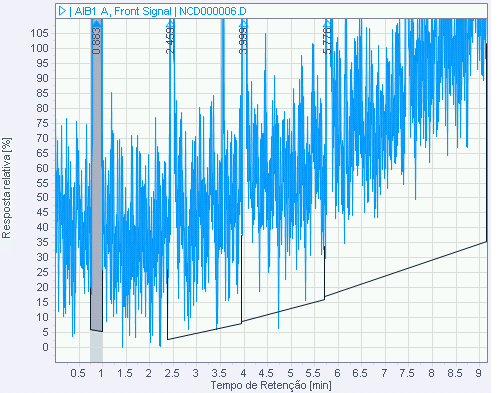

Escala em linha de base
