Alinhar cromatogramas contendo frações

Caso use detectores diferentes para acionar frações LC, cada um dos detectores observará as frações de interesse em um momento ligeiramente diferente e as anotações de frações parecerão estar deslocadas na janela Cromatogramas. Use o procedimento a seguir para alinhar as anotações e os sinais.

Pré-requisitos

• Para que você realize o procedimento conforme descrito, você precisa do privilégio Método de Processamento > Editar parâmetros de sinal. Os privilégios são configurados no Control Panel.

• Se o projeto aplicar a aprovação do método, o status do método deverá ser Genérico. Para obter detalhes, consulte Aprovação do método.

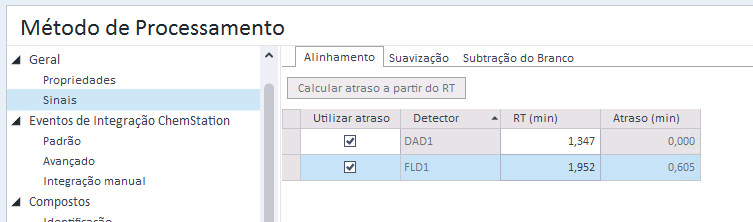

1. No nó Geral > Sinais do método de processamento, selecione a caixa de seleção Utilizar atraso para os detectores relevantes.

A lista inclui todos os detectores usados nos dados carregados.

2. Altere os valores de RT (mín). Insira o tempo de atraso para cada detector selecionado.

Para obter tempo de atraso: Por exemplo, selecione o sinal correspondente na árvore de injeção e verifique a janela Resultados de Frações. Utilize o tempo inicial de uma fração específica como tempo de atraso na tabela de Alinhamento.

3. Clique em Calcular atraso a partir do RT.



4. Salve o método.

5. Volte a processar os dados.

A utilização de um atraso afetará os cálculos baseados no tempo de retenção ou em vários sinais.

6. Na janela Cromatogramas, clique em para associar os eixos x de todos os gráficos.
