Adicionar uma linha de base personalizada

1. Para prever a nova linha de base personalizada, clique em na barra de ferramentas.

   As figuras a seguir apresentam uma linha de base típica para picos individuais, versus uma linha de base de longa que engloba vários picos coeluídos.



   Figura Exemplo: Cromatograma sem linha de base personalizada



   Figura Exemplo: Cromatograma com linha de base personalizada

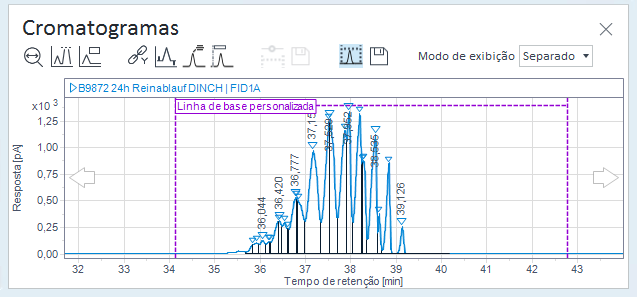

2. Mova o mouse sobre as linhas e arraste-as para as posições inicial e final necessárias.

   Certifique-se de iniciar e parar a linha de base personalizada em uma seção onde nenhum pico seja esperado. Se a posição inicial ou final estiver localizada dentro de um pico, esse pico poderá ser cortado.

   Para verificar os novos eventos de integração temporizados criados para a seção, clique em . Os eventos de tempo ficam então visíveis no cromatograma. O tipo de evento conta com o integrador que você selecionou no passo 1:

   • Integrador do EZChrom: Um evento de Linha de base manual é adicionado, com tempo inicial e tempo final correspondentes à seção selecionada.

   • Integrador do ChemStation: Um total de três eventos é adicionado.

     Um evento de Definir linha de base inferior a partir de um intervalo é adicionado onde a seção selecionada se inicia.

     Um evento de Definir linha de base inferior a partir de um intervalo e um evento de Utilizar linha de base a partir do intervalo são adicionados onde a seção selecionada termina.

3. Para salvar a nova linha de base personalizada, clique em ao lado do ícone Adicionar linha de base personalizada na barra de ferramentas.

   OU: Para descartar as alterações, clique em sem salvar as alterações primeiro.

4. Verifique os novos eventos de integração criados para a região. Se os eventos de tempo não forem exibidos, clique em para exibi-los.

5. Apenas Integrador da ChemStation: Considere ajustar os valores dos eventos Definir linha de base inferior a partir de um intervalo.

   O valor do evento Definir linha de base inferior a partir de um intervalo é o intervalo de tempo próximo do tempo do evento. É usado para estatísticas sobre pontos da linha de base. Caso os picos invadam parcialmente esse intervalo, considere reduzir o valor. Reduzir o valor pode melhorar a reprodutibilidade em outros cromatogramas.

   Para editar um valor:

   • Use a tabela de eventos de integração na etapa 3

     ou

   • Mantenha a tecla CTRL pressionada enquanto move o mouse sobre um evento de integração existente. Quando a sugestão de comando Clicar para Editar Valor for exibida, clique no evento de integração temporizado e forneça o novo valor.

6. Para ajustar a seção após salvá-la, edite os eventos de integração correspondentes.

   Caso use o Integrador da ChemStation, certifique-se de editar os eventos no final da seção, Definir linha de base inferior a partir de um intervalo e Utilizar linha de base a partir do intervalo.
